IO-Shield-Plus

27,00  inkl. MwSt.

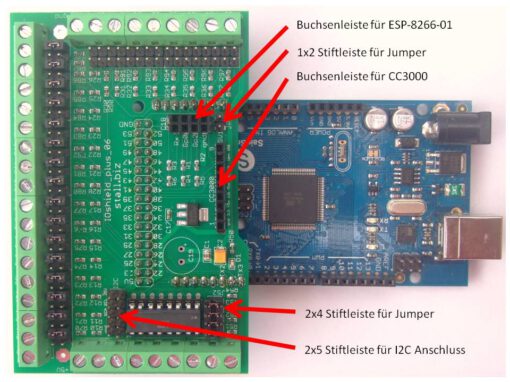

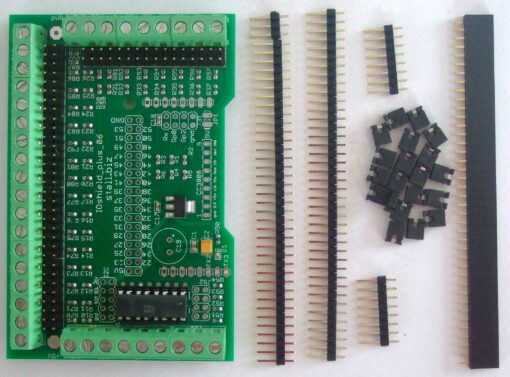

[google-translator]Bausatz mit bestückter Platine und allen zu verlötenden Stift- und Buchsenleisten entsprechend erstem Gallerie-Bild.  WLAN-Module CC3000 oder ESP8266-01 sind nicht enthalten !!

Hinweis:
Das IO-Shield-Plus ist ausverkauft. Das Nachfolgeprodukt ist das MEGA-IO-Shield, welches ebenfalls mit der Homeduino-Software funktioniert!



Nicht vorrätig

Artikelnummer: kit.08 Kategorien: , , Schlüsselworte: , ,

Beschreibung

Print Friendly, PDF & Email

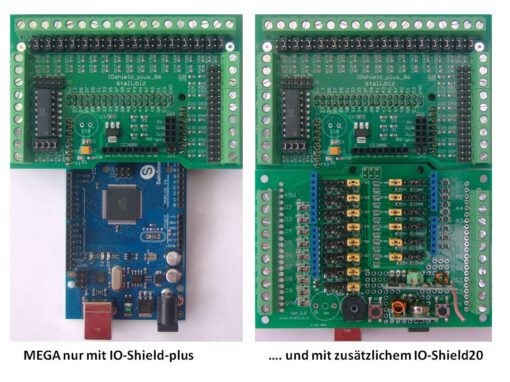

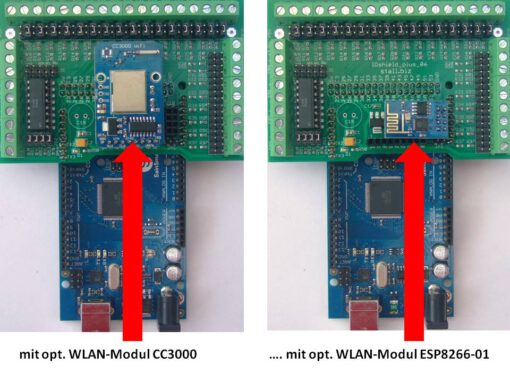

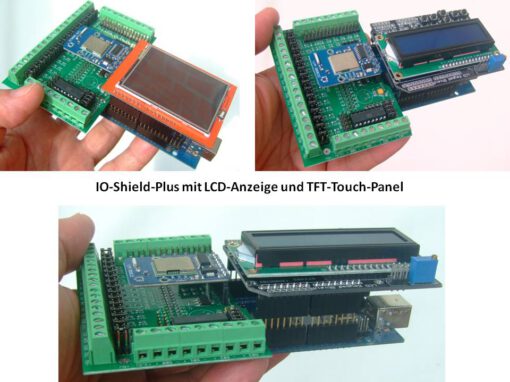

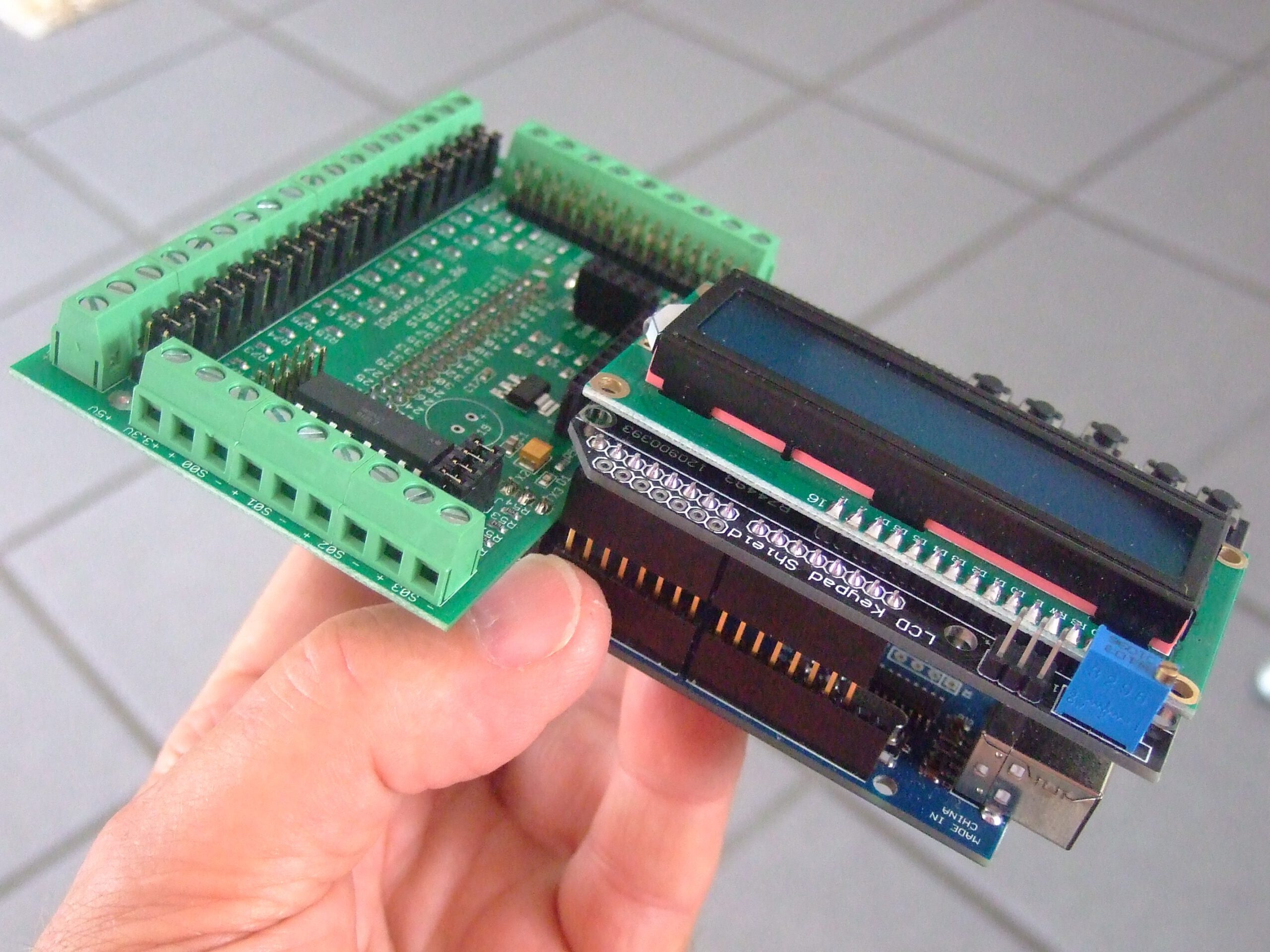

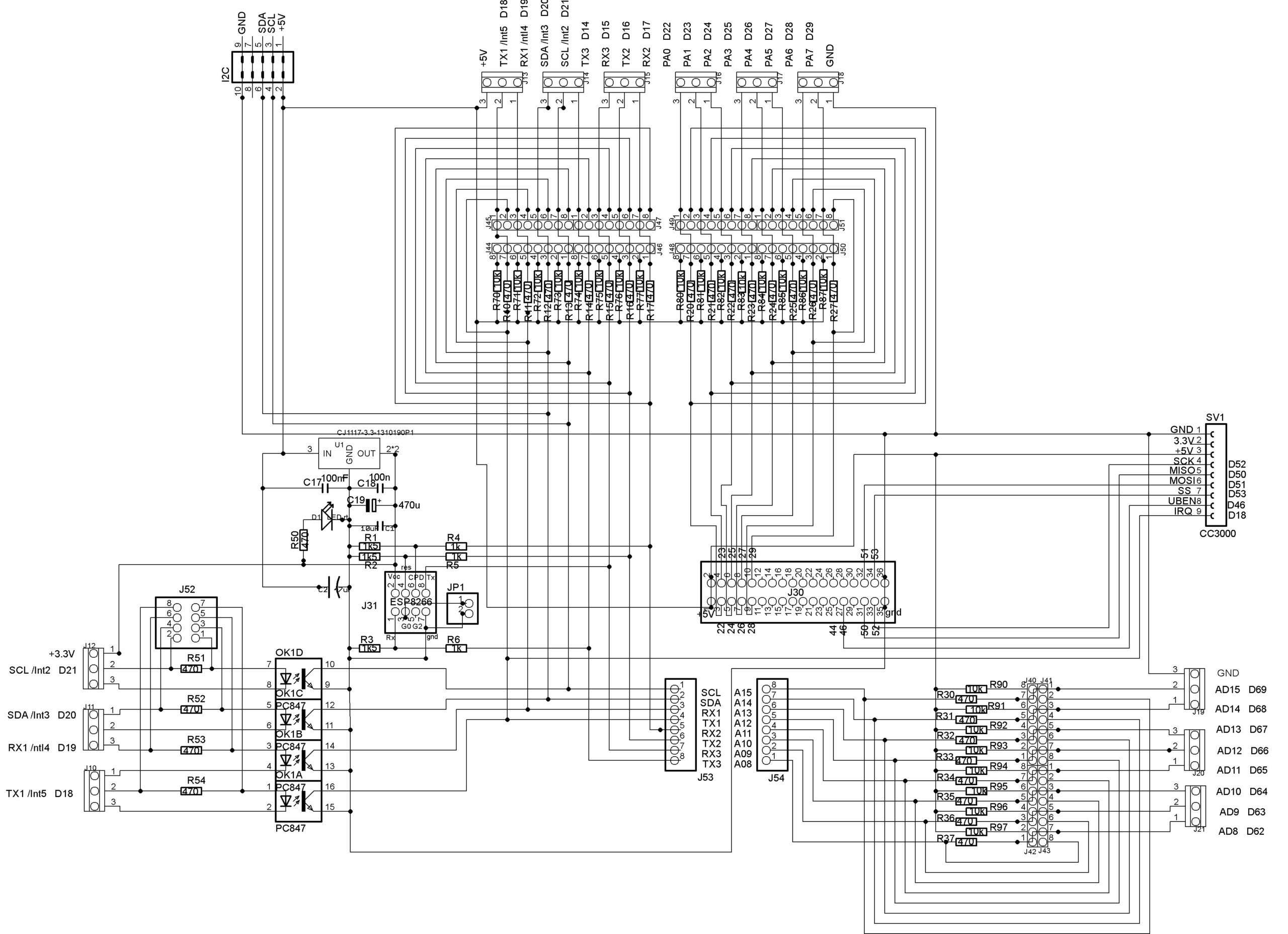

[google-translator]Mit dem neuen IO-Shield-Plus lassen sich sehr einfach die verschiedensten Sensoren und Aktoren mittels Schraubklemmen an den Arduino MEGA2560  zuverlässig anschließen. Dabei belegt das IO-Shield-Plus nur die hinteren Stiftleisten. Dadurch bleiben die vorderen Stiftleisten mit dem typischen Arduino Pinout frei und können für andere Shields wie beispielsweise LCD-Displays verwendet werden. Auf dem Board läßt sich auch ein Wifi-Modul , entweder ein CC3000 oder ein ESP8266-01, einstecken, so daß auch drahtloser Datenverkehr mit der CCU möglich ist.

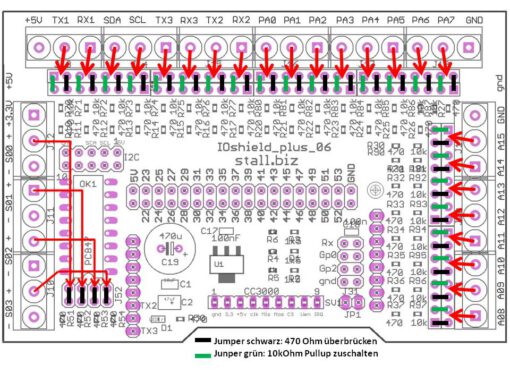

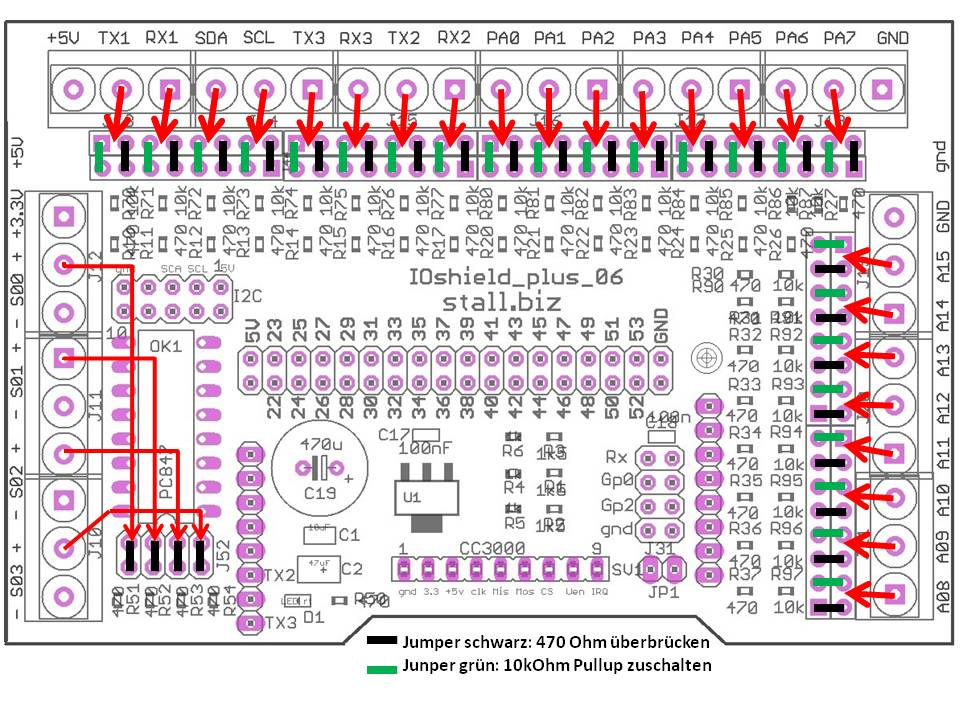

Mit Jumpern sind für die vorhandenen 8 analogen Ports 10kOhm-Pullup-Widerstände zuschaltbar, so daß 10kOhm-NTC-Thermosensoren oder auch digitale Temperatursensoren DS18B20 ohne weitere Bauelemente an das Board anschließbar sind. Darüberhinaus sind bis zu 4 Impulseingänge für Strom- Wasser- und Gaszähler mit Opotokopplern vorhanden. … und natürlich jede Menge digitaler Ports!  Mehr zu diesem Shield hier: https://www.stall.biz/?project=io-shield-plus-mehr-inputs-und-integriertes-wlan

Der Zusammenbau der Platine ist recht einfach, weil bis auf wenige leicht zu verlötende Stiftleisten alle Bauteile bereits verlötet sind.

Mehr dazu in der Bauanleitung für das Homeduino IO-Shield-Plus: https://www.stall.biz/wp/wp-content/uploads/2015/07/Bauanleitung_shield_plus_neu1.pdf

Für die Montage auf der Hutschiene gibt  es eine Trägerplatte als 3D-Ausdruck: Trägerplatte für die Hutschiene
