MEGA-IO-Shield … das ultimative Shield für die Hausautomation

27,90  inkl. MwSt.

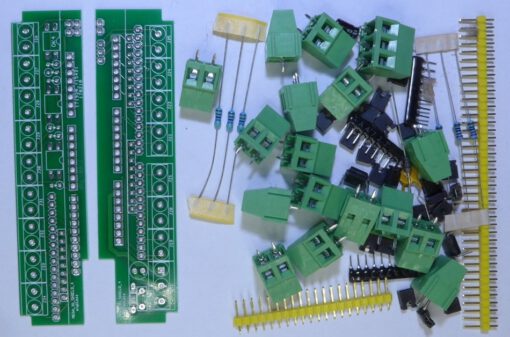

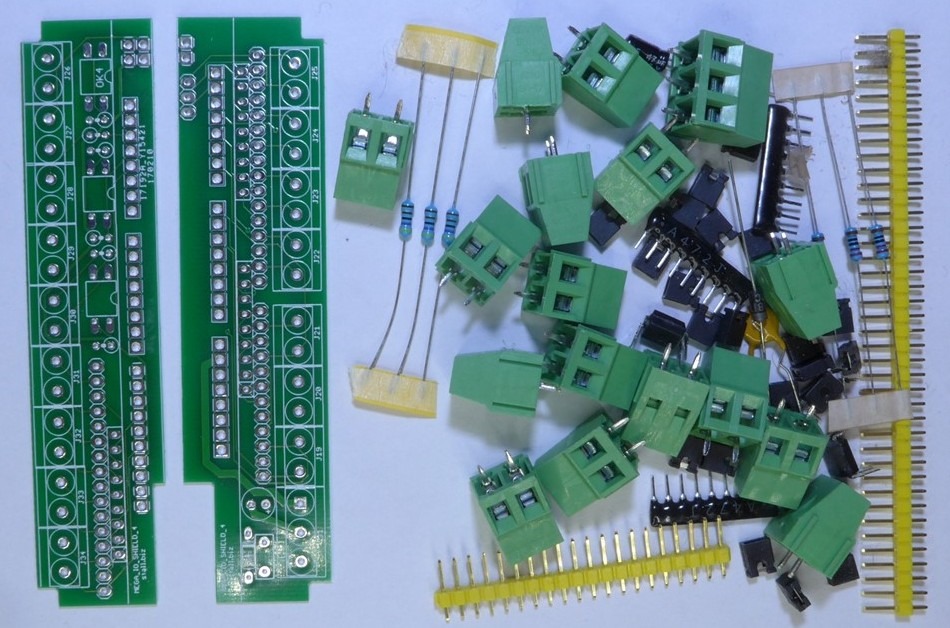

Bausatz mit zwei Platinen und allen zu verlötenden Bauelementen. Der MEGA2560 und das Standard-Hutschienengehäuse Typ 6-C sind nicht Lieferumfang enthalten.

Hinweis:  Funktioniert ausgezeichnet mit der Homeduino-Software.

Hinweis zur aktuellen Lieferzeit





Vorrätig

Optionale Sensoren

Artikelnummer: kit-100 Kategorien: , , Schlüsselworte: ,

Beschreibung

Print Friendly, PDF & Email

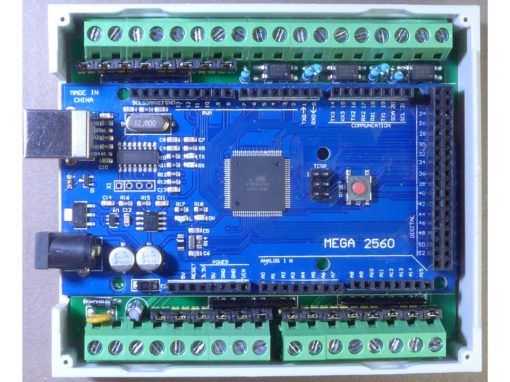

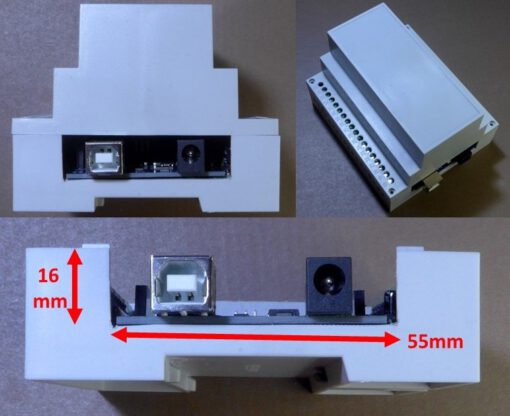

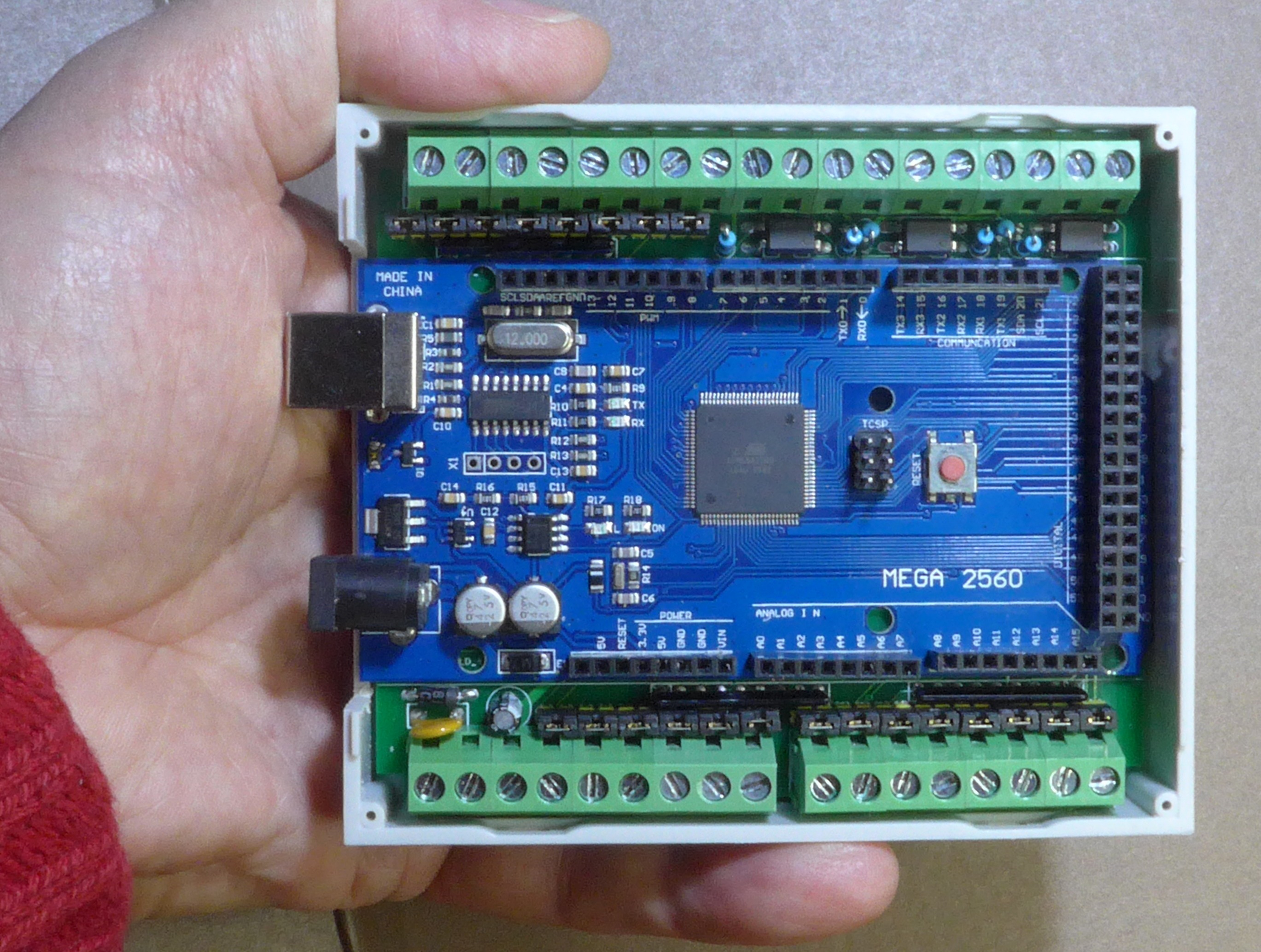

Mit dem MEGA-IO-Shield  lassen sich sehr einfach der besonders leistungsfähige Arduino wie den MEGA2560 mit zuverlässigen Schraubklemmen erweitern und in ein Standard-Hutschienengehäuse Typ 6.C einbauen. So kann man zuverlässig die verschiedensten Sensoren und Aktoren insbesonder für die Hausautomation anschließen. Mit Jumpern können an jedem I/O die oft notwendigen Pullup-Widerstände einfach zugeschaltet werden. Zusätzlich sind 3 Optokoppler integriert, um auch potentialfreie Signale einzukoppeln oder S0-Verbrauchszähler anzuschließen.

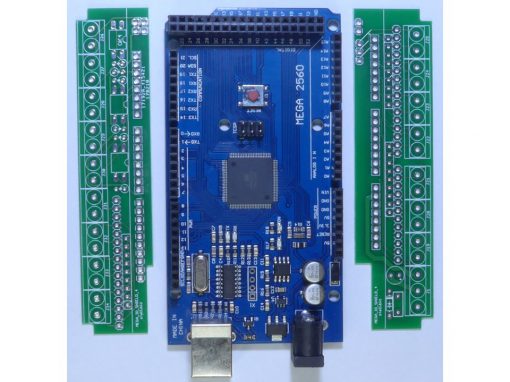

Durch die besonders vorteilhafte  Montage des MEGA-IO-Shields unterhalb des MEGA2560-Boards bleiben die Steckplätze oberhalb des Boards für die vielen im Markt verfügbaren Standard-Shields frei. Zusätzlich werden am MEGA-IO-Shield hauptsächlich die freien Ports für eigene Verwendung herausgeführt, die normalerweise nicht bereits für die gängigen Shields wie z.B. Ethernet-Shield oder Display etc. belegt sind.

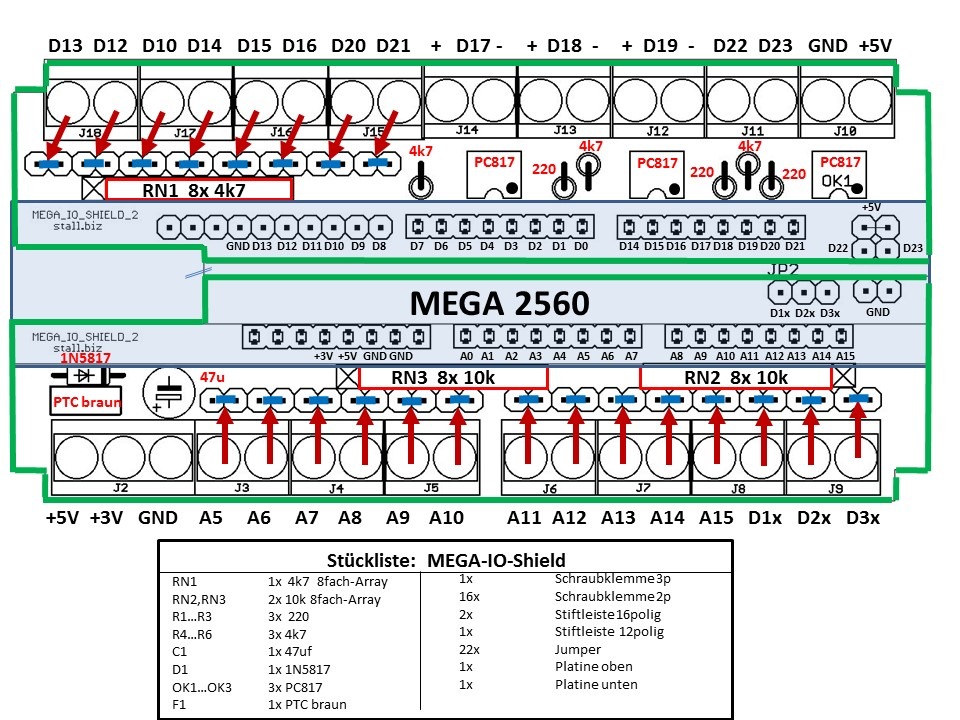

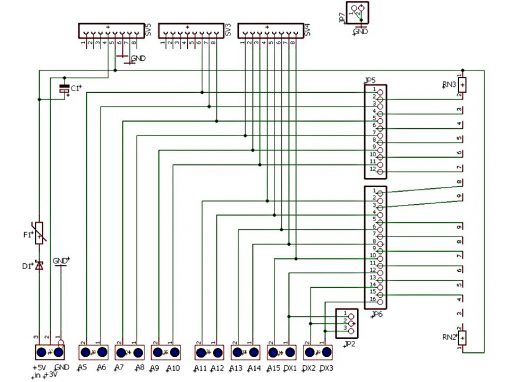

Die technischen Daten:

  • 9 digitale IOs mit zuschaltbaren 4k7-Pullups
  • 3 digitale IOs mit Optokopplern u.a. für Impulszähler
  • 11 analoge Inputs, alternativ auch als digitale IOs zu verwenden , auch mit zuschaltbaren Pullups

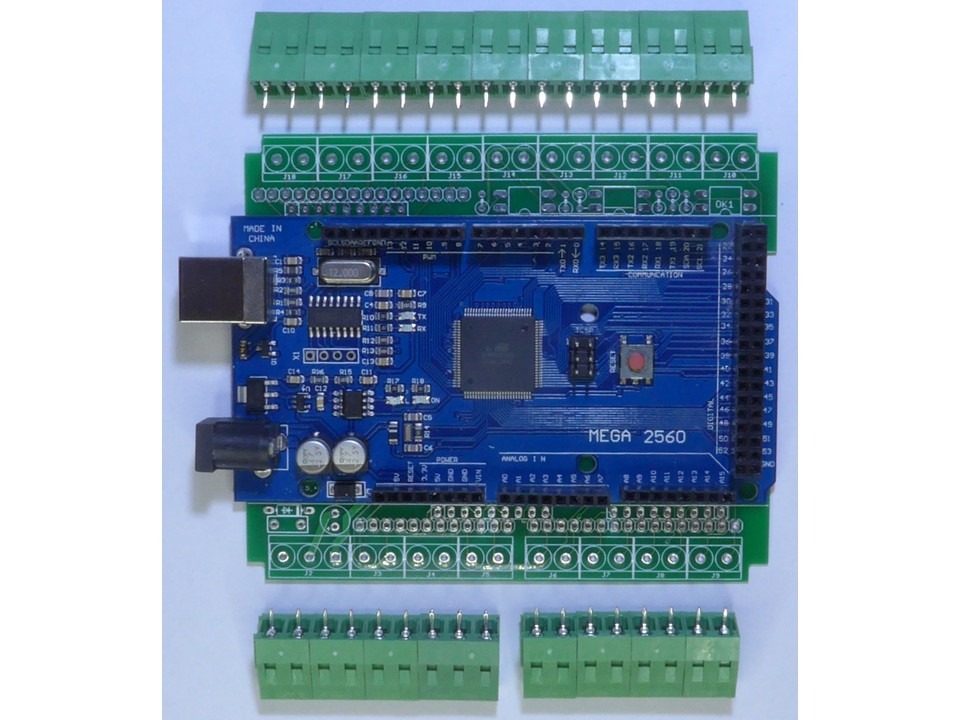

Der Zusammenbau der Platine ist sehr einfach, weil nur „große“ Standard-Bauelemente verwendet werden

Mehr dazu in der Bauanleitung für das MEGA-IO-Shield.
