Türverriegelung mit Homematic-Schaltaktor und RFID-Zugang

,
Türverriegelung mit Homematic-Schaltaktor und RFID-Zugang
Print Friendly

Jeder kennt das Problem, dass man die Haustür zwar geschlossen hat, die Tür aber nicht mit dem Schlüssel verriegelt ist. Dementsprechend leicht kann man mit Scheckkarte oder ähnlichen Gegenständen die Tür öffnen. Eine Lösung ist das konsequente manuelle Abschließen oder z.B. die Betätigung des Türschlosses mit der Keymatic. Mal abgesehen vom Preis ist dieser batteriebetriebene Homematic-Aktor vermutlich regelmäßig mit neuen Batterien auszustatten, was mich bisher von einer Beschaffung abgehalten hat. Zudem benötige ich für meine Verhältnisse mindestens fünf Schlüssel bzw. Fernbedienungen. Deshalb suchte ich eine möglichst batteriefreie Lösung , die folgende weitere Eigenschaften haben sollte:

> außer beim Ein-und Ausgehen muß die Tür dauernd verriegelt sein.
> Bedienung der Tür sollte mit Homematic-Komponenten als auch mit RFID-Tags erfolgen
> Beim Hinausgehen soll die Tür automatisch nur entriegelt aber nicht geöffnet werden; das Öffnen soll manuell mit der Türklinke erfolgen.
> Beim Hineingehen soll die Tür mit der Homematic-Fernbedienung als auch mit den RFID-Tags automatisch sowohl entriegelt als auch geöffnet werden.
Professionelle Lösungen mit ähnlicher Funktionalität gibt es , diese kosten aber auch professionelle Preise. Also wurde ein Selbstbau ins Auge gefasst . Hier möchte ich über meine Lösung berichten, um Anregungen für ähnliche Bastelprojekte zu geben.
Beim Googeln ergaben sich interessante und kostengünstige Lösungen u.a. auf Basis von Fernost-Komponenten:
– ein RFID-Zugangssystem mit 10 Schlüsselanhängern und RFID-Karten für 7 € (ebay Stichwort „RFID access“ und „weltweit Suche“)
– ein elektromagnetischer Türriegel für etwa 20€ (ebay Stichwort „electric door bolt“ )
– ein Schaltnetzteil 12V und Imax 3A für etwa 15€ ( ebay Stichwort “ access power supply control“
– ein Bewegungsmelder für die Türinnenseite für ca. 2€ (ebayStichwort „PIR module“)
– ein elektrischer Türöffner passend zum Türschloss ca. 16 €
– ein HomeMatic-Schaltaktor für Batteriebetrieb als Bausatz für ca. 26 €
– Elektronikbox als Selbstbau mit Relais und etwas Elektronik-Kleinkram für ca. 20 €

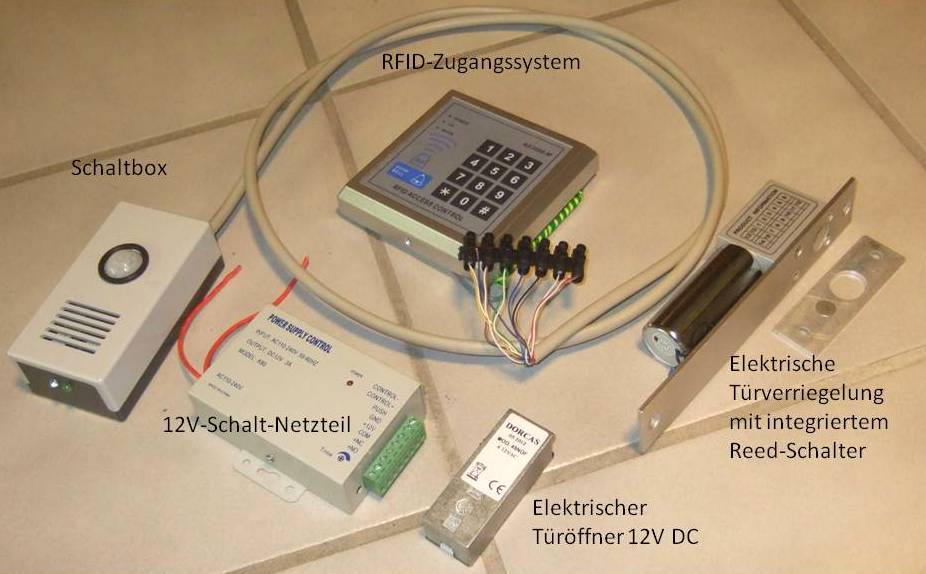

Alles zusammen ist der reine Materialpreis etwa 110€, was bei der erreichbaren Funktionalität günstig ist. Arbeitslohn dürfen wir natürlich nicht rechnen, denn das Ganze soll ja eine hobbymäßige Bastelei sein!Das nächste Bild zeigt die hier eingesetzten Komponenten:
Komponenten

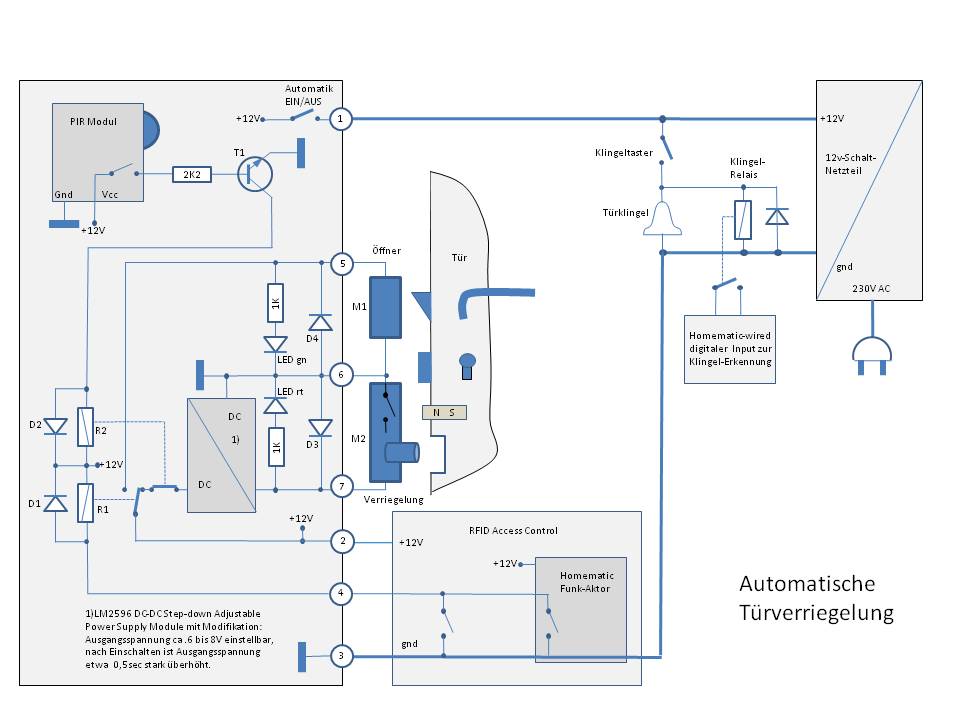

Das verwendete Netzteil hat zwar schon eine integrierte Steuerung für den Türöffner und die Verriegelung, aber leider hatte ich vom Stromkasten zur Tür nur eine 3-Drahtleitung zur Verfügung, so dass die standardmäßige Verdrahtung bei mir nicht möglich war. Deshalb habe ich eine kleine Steuerbox zusammengestellt, in der zusätzliche Funktionalitäten wie Bewegungsmelder und Leistungsbegrenzung des dauernd eingeschalteten Verriegelungsmagneten integriert sind. Die Einzelheiten sind den nachfolgenden Bildern zu entnehmen.

Schaltplan

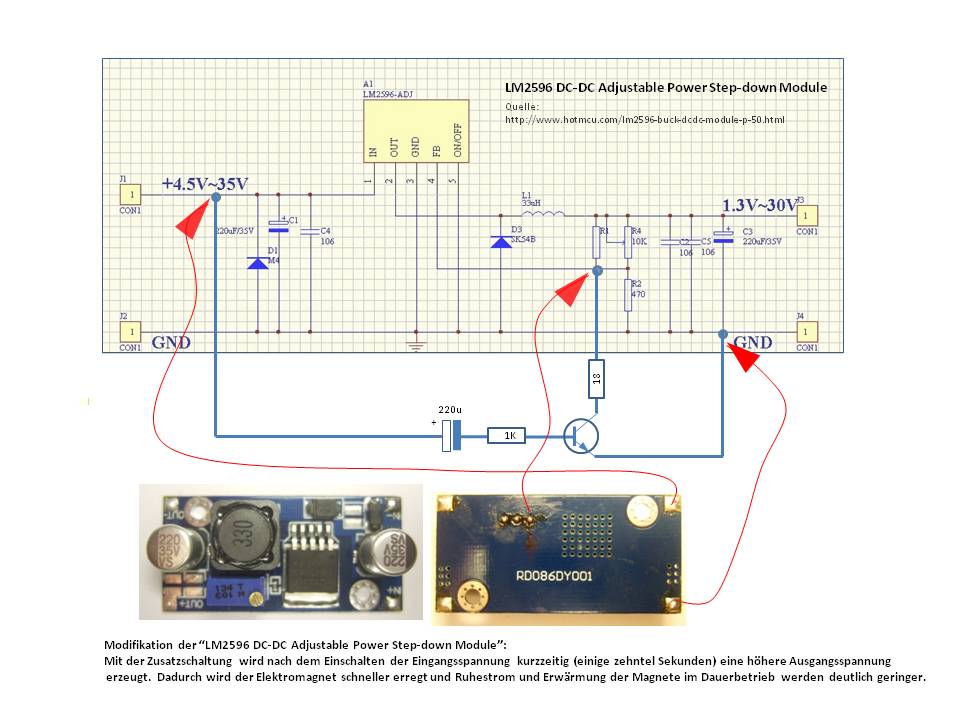

Um die Erwärmung des dauernd bestromten Verriegelungsmagneten gering zu halten, wurde mit einem modifizierten Schaltregler die Betriebsspannung von 12V auf ungefähr 6V abgesenkt. Nur beim Einschalten ist etwa 1sec die volle 12V-Spannung vorhanden. Details in dem folgenden Bild:

Step_down_regler

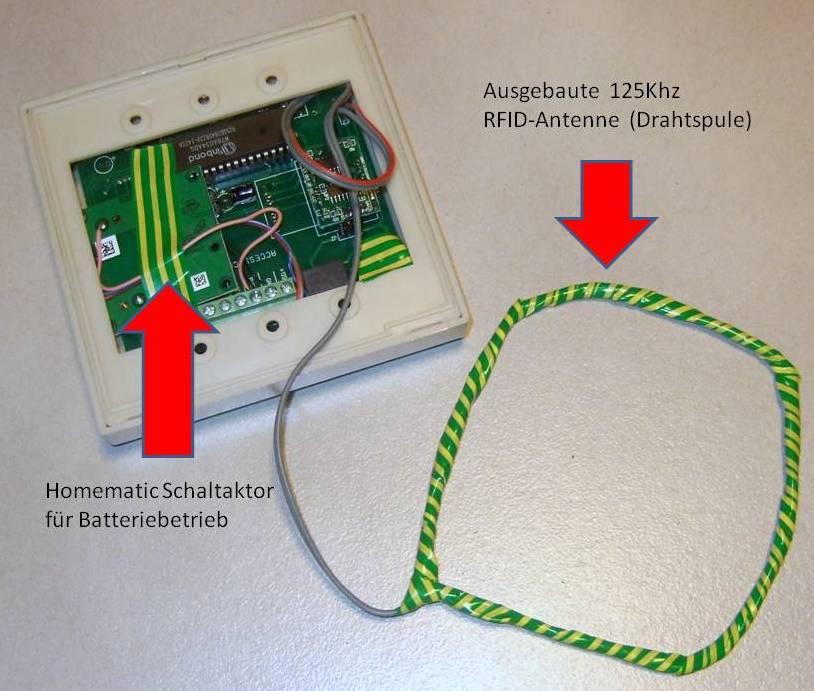

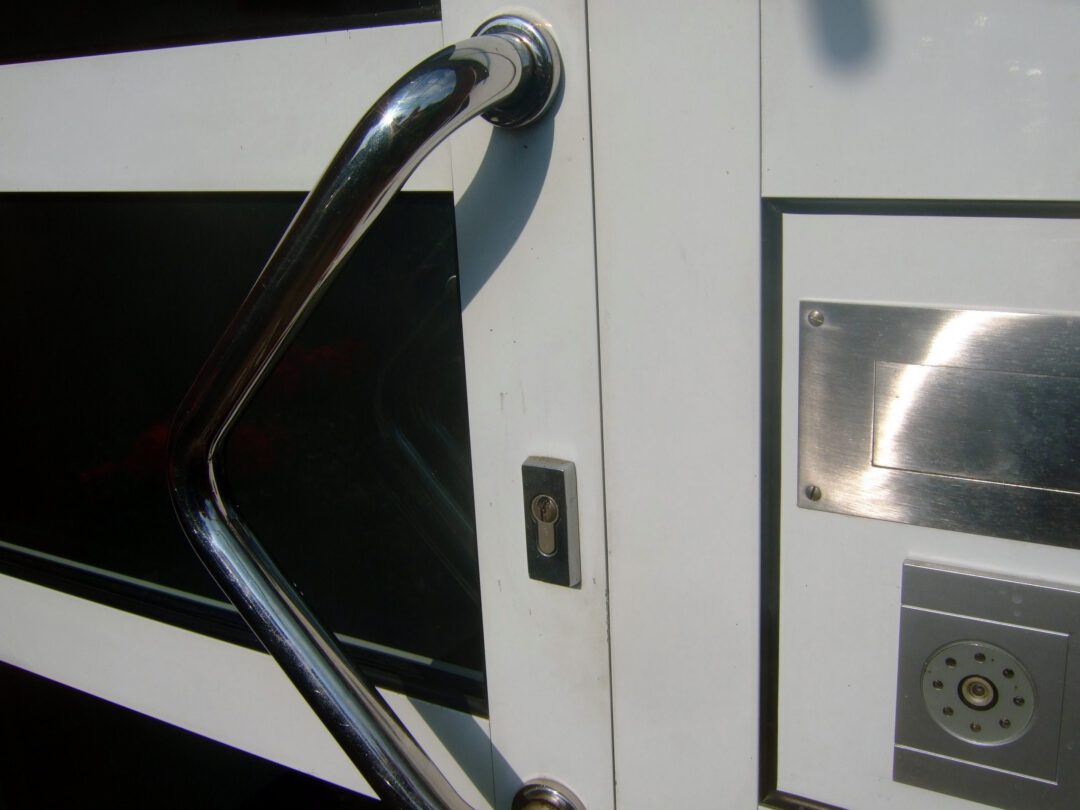

Das RFID-Zugangssystem AD-2000M soll angeblich auch für Außenmontage geeignet sein, aber die Kunststoffkiste ist für einen robusten Aussenbetrieb völlig ungeeignet! Das macht aber nichts, denn ich wollte an der Türaußenseite sowieso nur eine möglichst nicht sichtbare RFID-Antenne haben, um gar keine Möglichkeit der Manipulation zu geben. Die Tastatur für die Programmierung bzw. das RFID-Steuergerät ist dementsprechend nur auf der Innenseite der Haustür angebracht. Die RFID-Antenne wurde ausgebaut und ist hinter einer nicht metallischen Türblende so befestigt. dass man von außen den RFID-Tag daran halten kann.

RFID_geraet

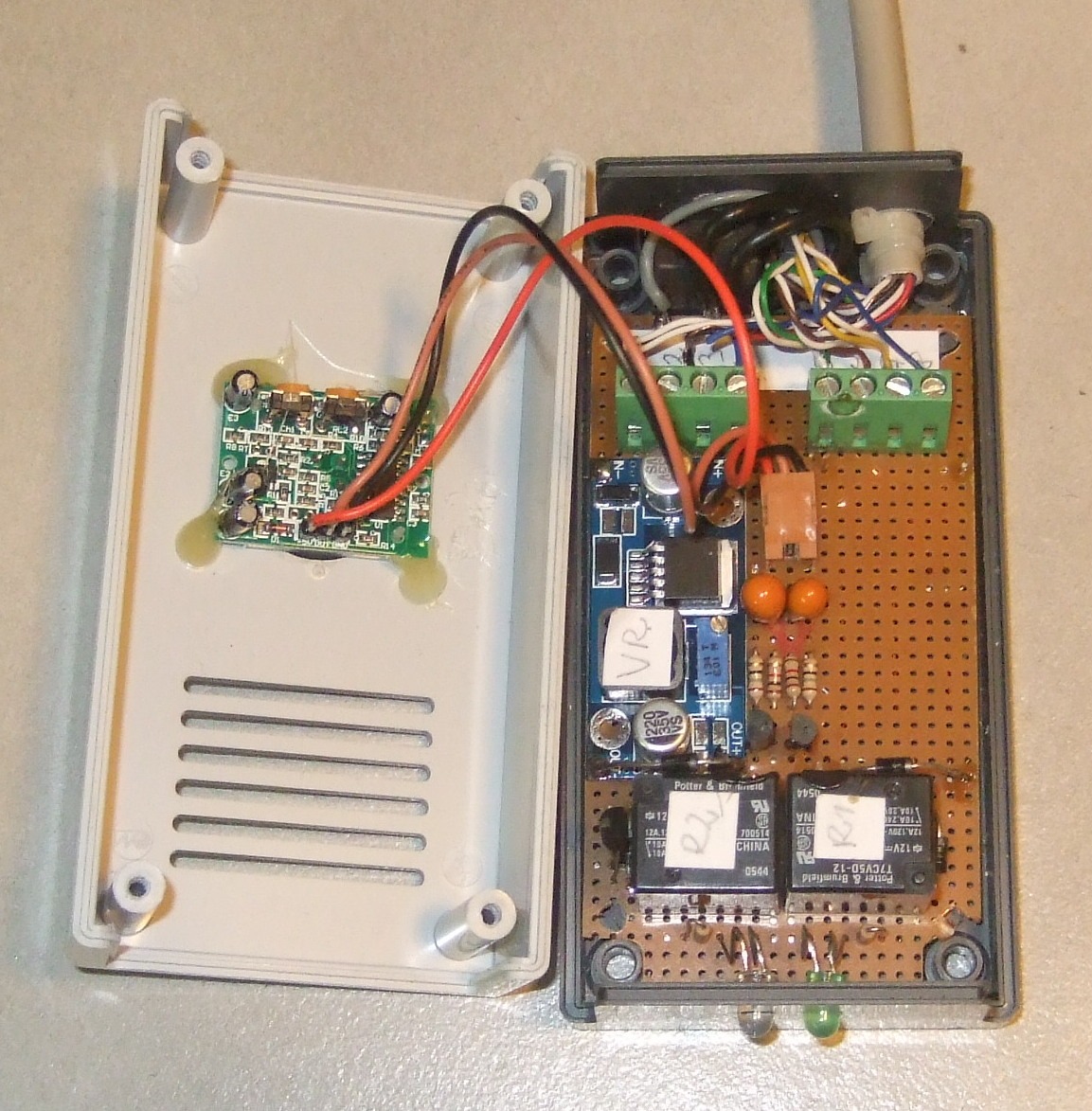

Das nächste Bild zeigt die Schaltbox mit dem Bewegungsmelder (Rückseite) , Step-Down-Schaltregler und den Relais.

Box



Abschließend soll noch mal darauf hingewiesen werden, dass mit solch einem elektrischen Riegel nicht nur die Sicherheit erhöht wird, sondern damit auch bei Verlust des Schlüssels oder bei Ausfall des Systems die Schwierigkeiten ungleich größer sind, die Tür zu öffnen! Man sollte deshalb vor Inbetriebnahme über diese „Eventualitäten“ nachdenken. Viel Spaß beim Nachbau!

… und das ist vielleicht auch noch hilfreich:
Das chinesische RFID-Zugangssystem AD2000-M hatte eine völlig unverständliche Bedienungsanleitung. Deshalb hier eine hoffentlich bessere Anleitung.

Manual_ ad2000-M_1

Haftungs- und Sicherheitshinweise

Beim Nachbau müssen natürlich alle wichtigen einschlägigen Sicherheitsvorschriften für den Umgang mit gefährlichen Spannungen  eingehalten werden. Fundierte theoretische und praktische Fachkenntnisse der Elektrotechnik und für den Umgang mit gefährlichen Spannungen sind unverzichtbar!!

Durch eine unsachgemäße Installation gefährden Sie ihr Leben und das Leben ihrer Mitmenschen! Darüberhinaus riskieren Sie erhebliche Sachschäden , welche durch Brand etc. hervorgerufen werden können ! Für alle Personen- und Sachschäden durch falsche Installation etc. ist nicht der Hersteller sondern nur der Betreiber verantwortlich.

Ich verweise hier unbedingt auf  die  „Sicherheitshinweise und Haftungsausschluss„-Seite dieses Blogs.

Fähigkeiten

Gepostet am

19. Juni 2013

10 Kommentare

  1. Deshalb habe ich das Gerät bzw. die Nummerneingabe natürlich im Haus und nicht von außen angebracht. Nach außen wirkt nur die Antennenspule unter einer Kunststoffabdeckung.
    So dumm wie in dem Video gezeigt ist doch (fast) keiner !

  2. Hallo,
    da ich eine Keymatic nutze, um die Türe auf- und zu zuschließen,denke ich, dass das hier die bessere Lösung ist. ich habe sie zumindest so umgesetzt.
    https://blog.thesen.eu/teil-1-rfid-codeschloss-fuer-den-keymatic-abus-funk-tuerschlossantrieb-ersatz-fuer-km300-cac-cft-1000/
    Dieses Teil hat den Vorteil, dass es auch wasserdicht ist und obendrein noch schön ausschaut.
    Wenn ich einen Stromausfall habe, geht die USV in Betrieb und der Einbruchmelder funktioniert noch.
    Gruß,
    Mathias

  3. … die Reichweite ist höchstens 10cm zur Empfangsspule. Also mit Jackentasche ist da nix!

  4. Hallo Eugen,
    wie ist denn die Reichweite des RFID-Empfängers. Funktioniert der noch wenn der Tag in der Jackentasche steckt und man vor der Tür steht? Wäre ja eine interessante Alternative zur nicht so tollen HM-Fernbedienung aber wenn ich den Tag jedesmal erst hervorkramen und an die Tür halten muss dann ist das ja noch unkomfortabler als die etwas störrische Fernbedienung.

    MfG

  5. Da der zusätzliche Türriegel zum Schließen dauernd bestromt wird, entriegelt er automatisch die Tür bei Stromausfall. Die Tür bleibt aber durch den normalen Türriegel geschlossen. Nur die zusätzliche Sicherheit durch den zusätzlichen Türriegel ist dann weg.

  6. Hallo,
    was passiert bei Stromausfall wenn du nicht zu hause bist?

    Mfg

  7. Was Du haben willst ist ein bistabiler Türbolzen, der also zwei stabile Zustände hat. Das gibt es vielleicht am Markt, ich kenne aber nur Türbolzen mit einer stromlosen Stellung, entweder geschlossen oder auf. Üblicherweise ist der Türbolzen bestromt in geschlossener Stellung und unbestromt geöffnet. Damit der Türöffner in dauerhaft geschlossener Stellung nicht zu warm wird, habe ich durch die verwendete Schaltung anfangs eine große Spannung aufgeschaltet, die dann auf ca. 6V reduziert wird.

  8. Hi!
    Weißt du zufällig ob der Türbolzen für folgendes geeignet ist!
    Und zwar möchte ich von außen mit rfid nur bei Bedarf die Tür verriegeln oder entriegeln! Also permanent auf oder zu!
    Wenn ich von außen Tür verriegeln oder entriegele soll alarmstatus auf scharf oder unscharf! Der Bolzen soll also nicht bloß für das kurze öffnen entriegeln!
    Ich hoffe du verstehst was ich meine!
    Gruß Johnny

  9. Hallo,
    so nach 3 Stunden ringen mit dem AD2000-M..
    Ergebnis: es gibt verschiedene Modelle dh. die MODE LED kann muss aber nicht funktionieren und das unterschiedliche Masterpasswort für Türöffnen oder die Programmierung steht nur in dem (Mikro-)Beipackzettel, welcher auch in der Funktionsbeschreibung abweichend sein kann…
    eine gute Hilfe war dann : https://www.youtube.com/watch?v=M7lvXwUoZvE
    viel Spass mit dem Türöffner.
    Hinweis: bein nachkauf der Tag´s auf die Frequenz achten !
    ( eine Eigenprogrammierung über einen arduino nano ist schon in arbeit 🙂 – dabei )
    einen schönen Tag.
    Ps.: nicht davon ausgehen das alle Tag´s funktionieren 🙁
