Beschreibung

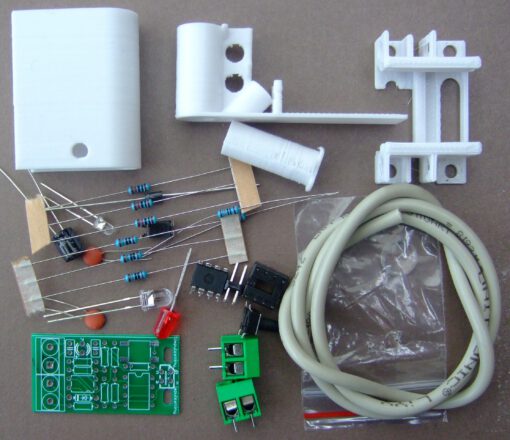

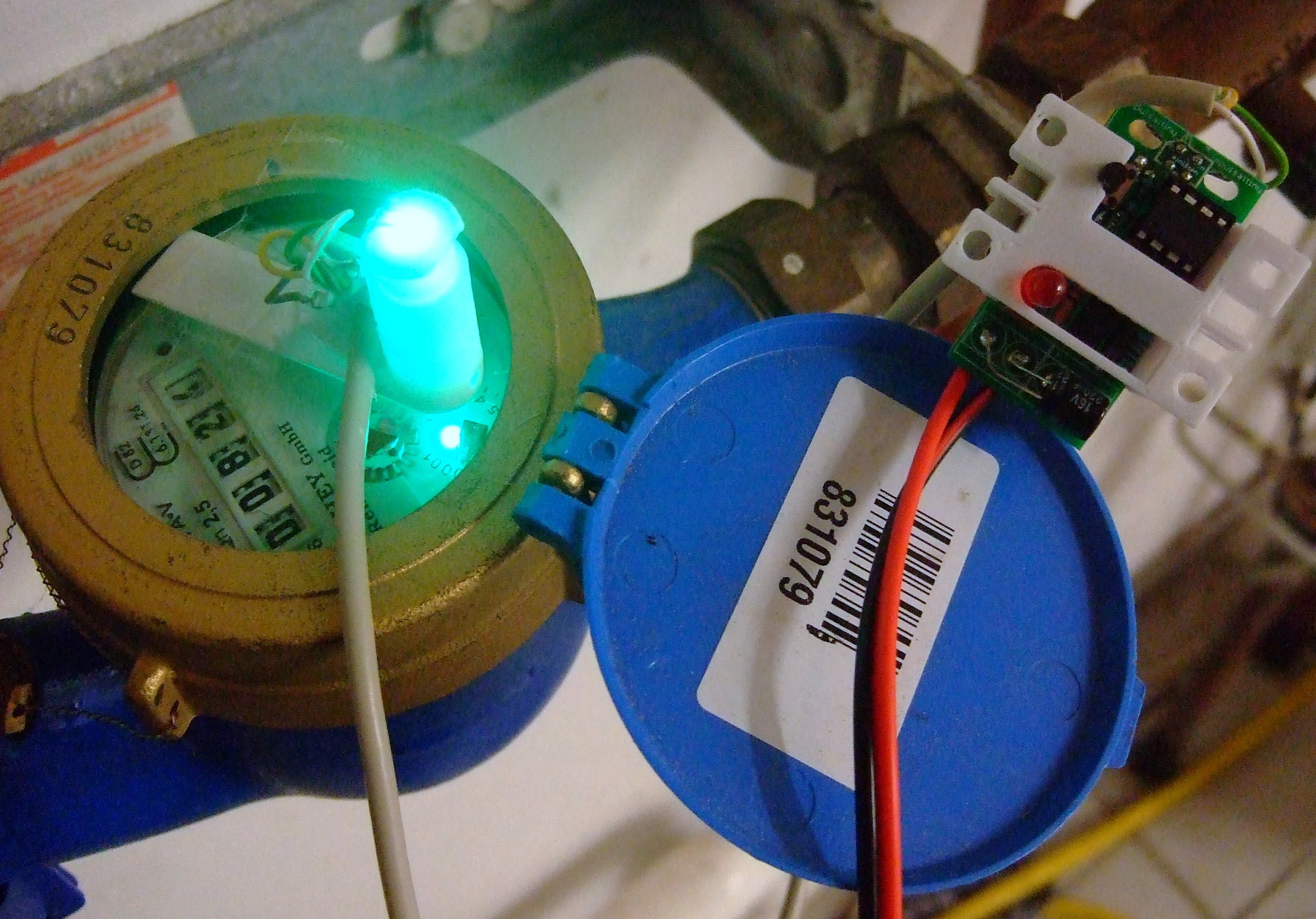

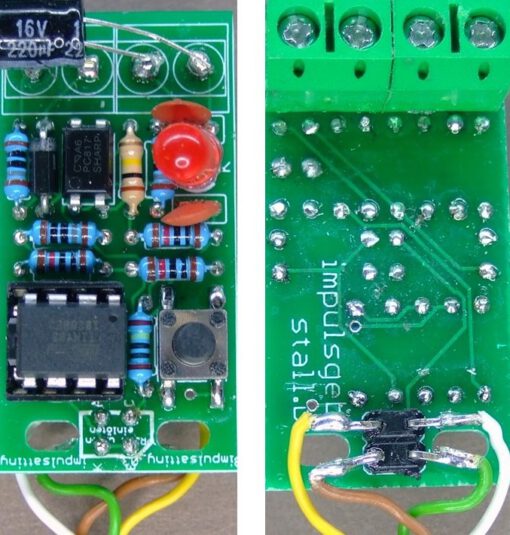

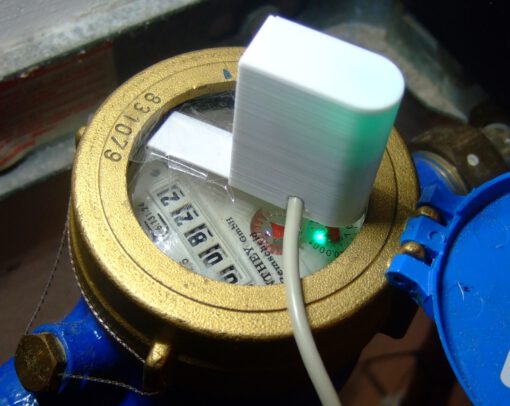

Dieser intelligente Impulsgeber für Wasserzähler erkennt mit einem speziell hierfür entwickelten Reflexsensor die Umdrehungen des roten Zeiger auf dem Ziffernblatt der Wasseruhr und gibt entsprechende Impulse über eine galvanisch getrennte S0-Schnittstelle aus. Das hat den Vorteil, dass man universell für viele marktgängige Impuls-Auswertegeräte ein standardisiertes Impulssignal hat. So kann man aus der eigenen konventionellen „alten“ Wasseruhr einen modernen Wasserzähler mit S0-Impulsausgang machen.
Wichtiger Hinweis für die Verwendung in sog „Nassläufern“:
Obwohl die elektrische Leistung der normalen grünen LED zur Erzeugung des Lichtpunktes auf dem Zifferblatt der Wasseruhr sehr gering ist (ca. 10mW) , kann durch Licht auf Nassläufer-Wasserzähler nach einiger Zeit Algenbildung (sieht aus wie Brennflecken) entstehen. Damit ist dann keine Funktion mehr gewährleistet. Der Verkäufer dieses Bausatzes haftet nicht für solche Folgeschäden.
Durch die Verwendung eines hierfür speziell programmierten Mikrocontrollers ist bei diesem neuen IMPULSGEBER-W in der Regel kein Abgleich mehr notwendig. Falls der eigene Wasserzähler für die Abtastung optisch besonders schwierige Bedingungen aufweist, sind in dem Modul automatische Einstellmöglichkeiten eingebaut und durch einfachen Tasterdruck abrufbar.
Die Weiterverarbeitung und Zählung der Impulse erfolgt mit dem Impulszähler der eigenen Wahl. Besonders geeignet ist der Impulsgeber für den PULSECOUNTER, der insgesamt 4 Impulszählereingänge hat und so nicht nur den Hausstrom sondern auch Solarstrom, Gasenergie und Wasserverbrauch erfassen kann. Darüberhinaus kann aus dem Zeitabstand der Impulse der aktuelle Wasserverbrauch in l/min errechnet und angezeigt werden.

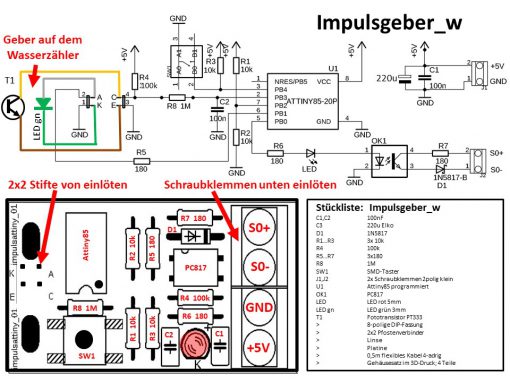

Genaue Anwendung in der aktuellen Bauanleitung.
Den Mikrocontroller ATTINY85 als Ersatzteil mit der neuesten Firmware gibt’s hier.
Und wer das Gehäuse ggf. in höherer Druckqualität selbst ausdrucken möchte, hier der stl-File.
Wichtiger Hinweis:
Unbedingt Sicherheitshinweise und Haftungsausschluss beachten!
