PULSECOUNTER-2

68,90  inkl. MwSt.

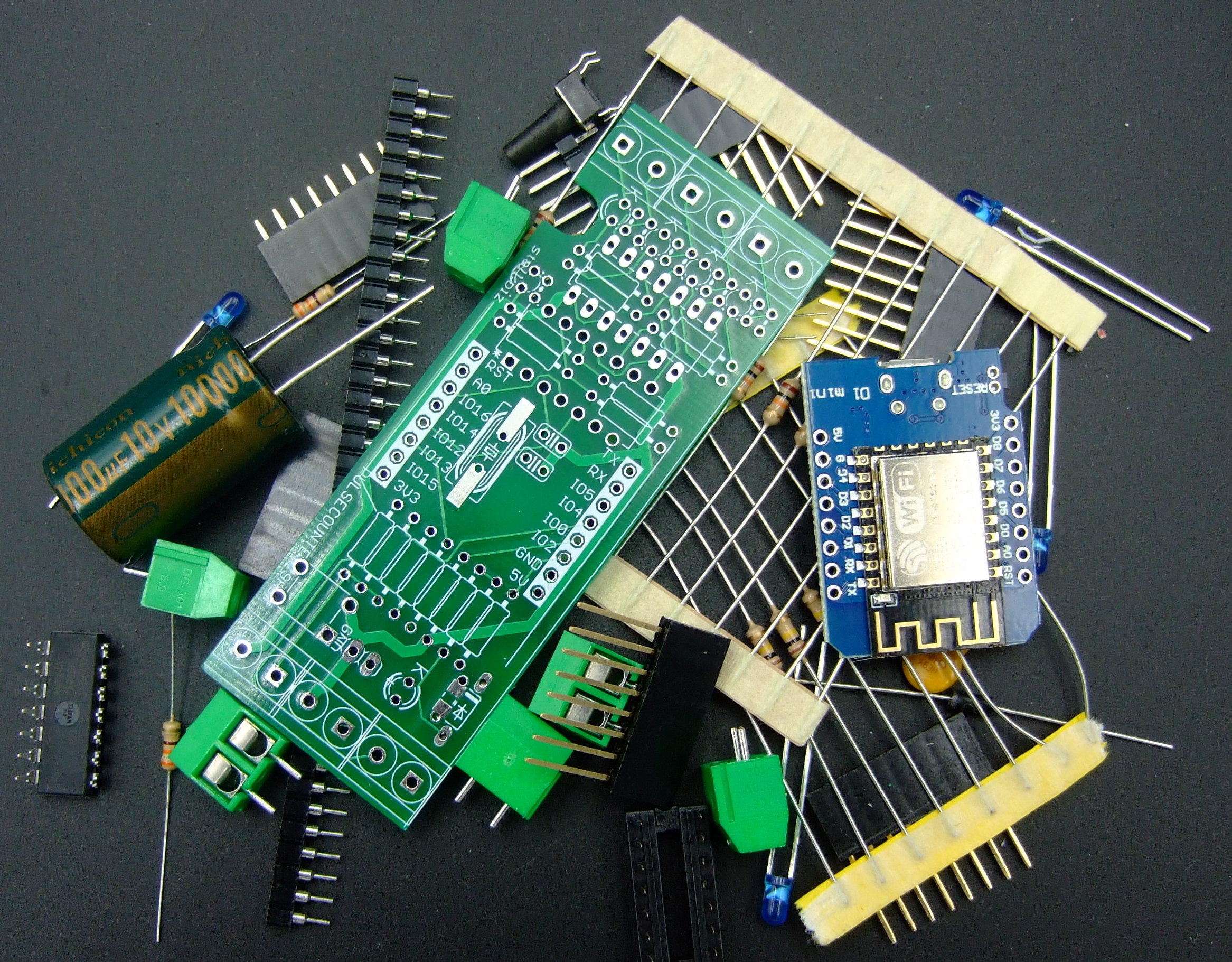

Bausatz für die Herstellung des PULSECOUNTER-2 Moduls.

5V/1A-Netzteil ist nicht enthalten!

 Wichtiger Hinweis zur aktuellen Lieferzeit

Vorrätig

Optionales Zubehör

Artikelnummer: kit.302-1 Kategorien: , , , ,

Beschreibung

Print Friendly, PDF & Email

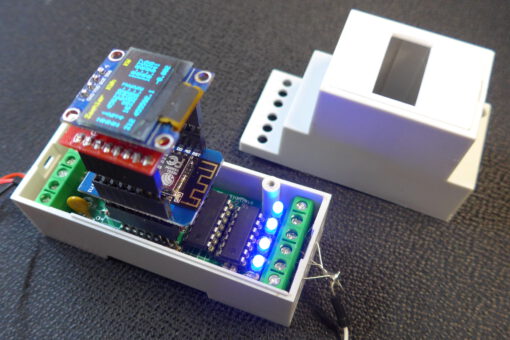

Der PULSECOUNTER-2 ist ein leistungsfähiges 4fach-Zählermodul im Hutschienenformat zur Auswertung der Verbräuche von Strom- Gas- und Wasserzählern. Über das heimische WLAN ist das Modul als alleinstehende Funktionseinheit mit einem Browser als Anzeigeeinheit nutzbar. Darüber hinaus ist ein automatischer Datenaustausch mit der Homematic-Hausautomation genauso möglich wie die Verbindung mit anderen Smarthome-Systemen über verbreitete Protokolle zur Datenübertragung.

Technische Daten:

  • 4 Zählereingänge/Impulskanäle  mit LED zur Statuserkennung
  • Schmitt-Trigger-Eingänge für bessere Störsicherheit
  • Impulsrate bis über 10 000 Imp/KWh oder Einheit und Impulsdauer > 1ms
  • Leistungsmessung durch Auswertung der Pulsfrequenz
  • Differenzzähler integriert beispielsweise für Solaranlagen

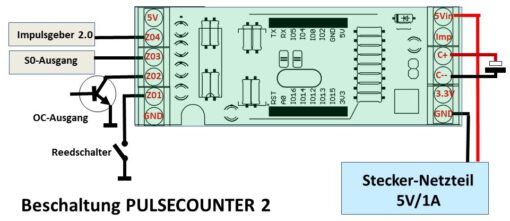

  • Zählerinput flexibel verwendbar: Reedschalter, S0-Ausgang, Open-Kollektor, Impulsgeber …
  • integrierter Impulsgenerator zum Test der Impulseingänge

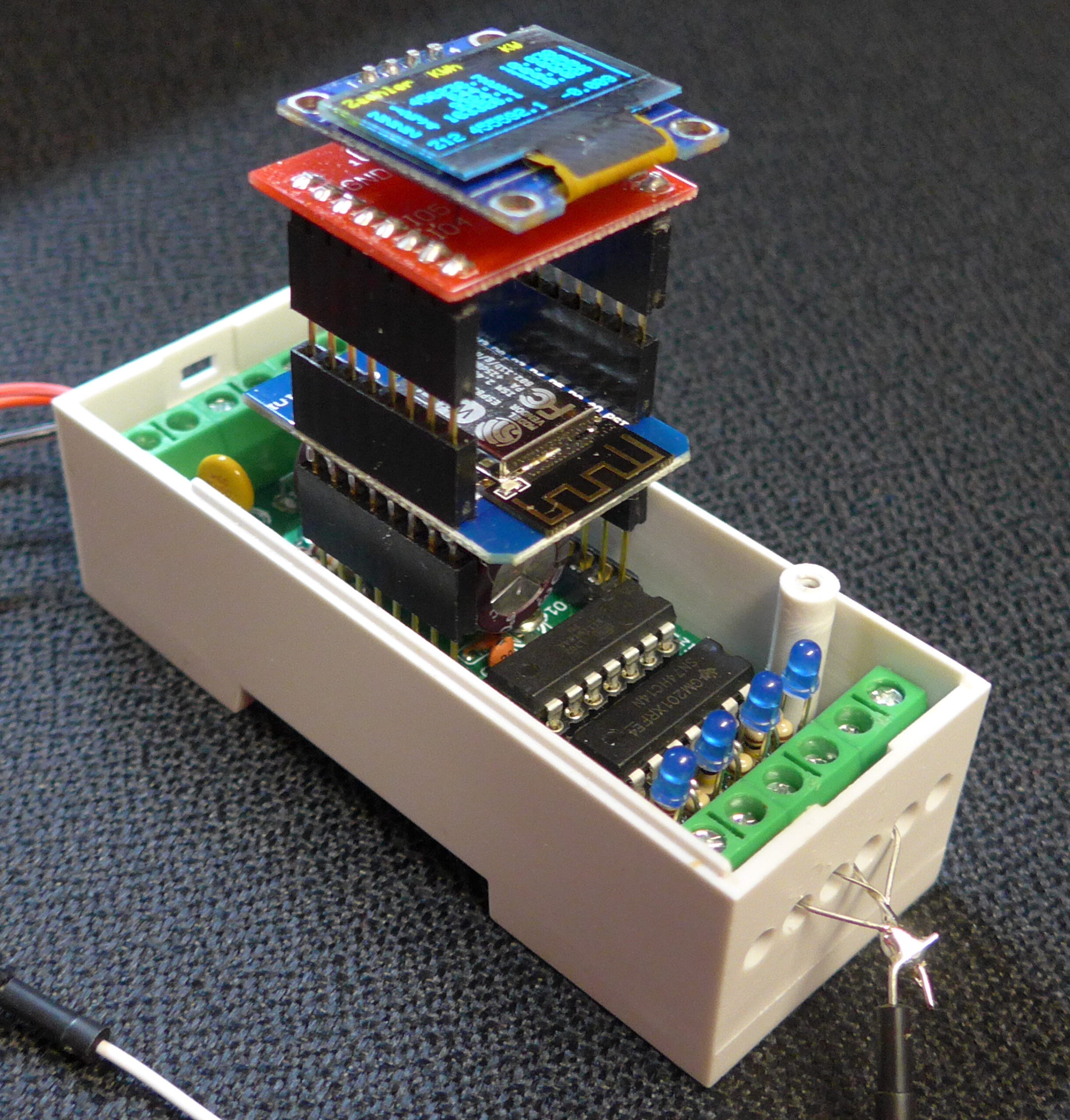

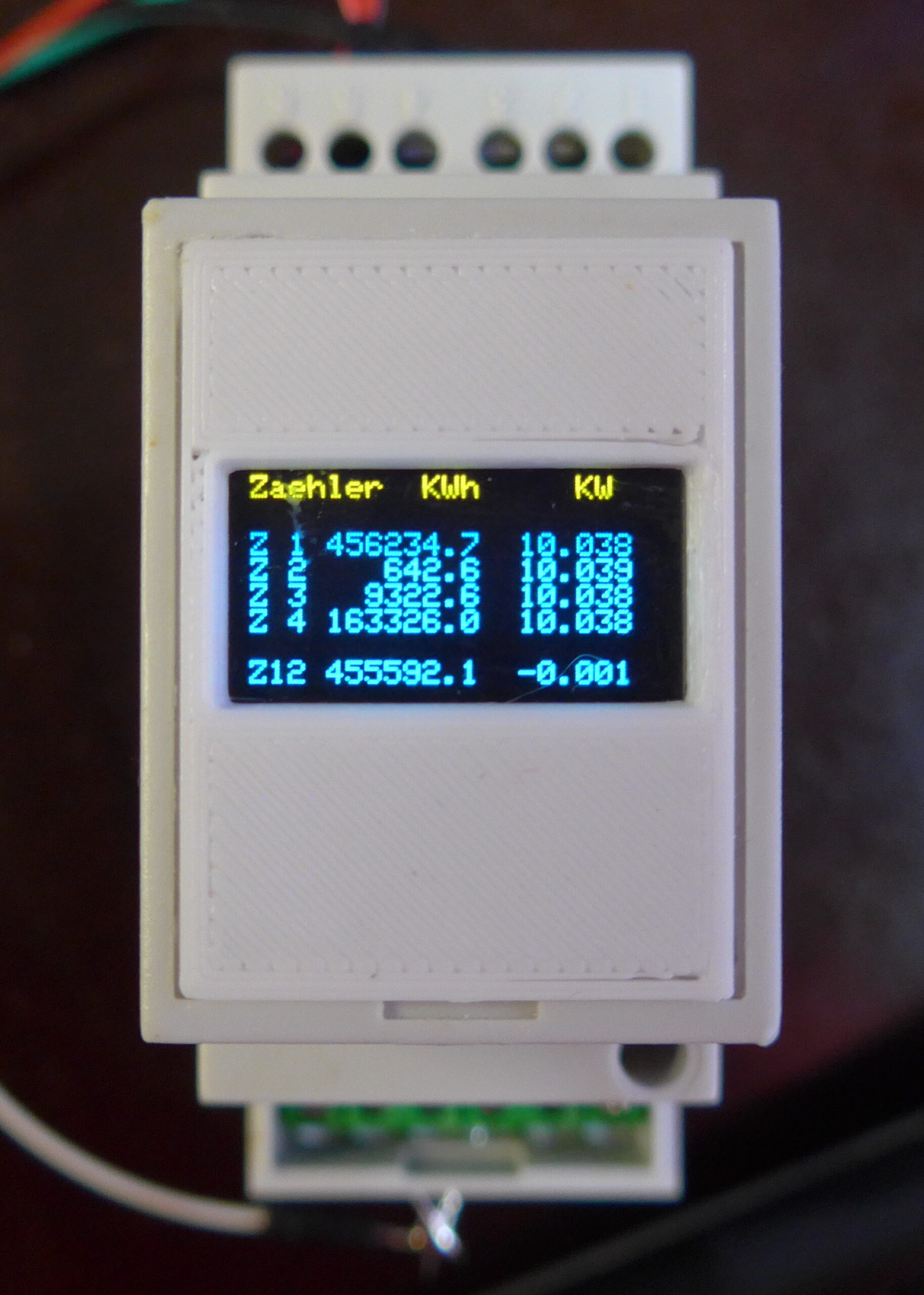

  • optionales Mini-OLED-Display 0.96” 128×64
  • einfache WLAN-Einbindung ins Heimnetz
  • WLAN-Zugangsdaten werden einmalig im Hotspotmodus eingegeben
  • Vergabe einer festen IP-Adresse optional möglich
  • “Anlernen” an die Homematic mit einem “Klick”  oder manuell CCU-Systemvariablen anlegen
  • sehr einfach Updatefähig über WLAN, kein Zugang zum Modul notwendig!
  • automatische zyklische Messwertübertragung an die Homematic oder andere Homeserver

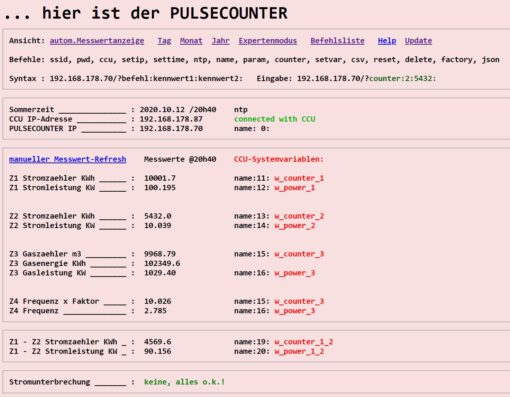

  • Übersichtliche Messwertdarstellung auf eigener Webseite mit Browser
  • Loggerfunktion der Verbräuche stündlich, täglich und monatlich
  • komfortabler Download der Verbräuche als Excel csv-File
  • Mini-USV mit großem Elko
  • bei Stromausfall werden Verbrauchsdaten automatisch im EEPROM gesichert
  • optionaler FRAM-Speicherbaustein als Datenspeicher
  • alternativ zur CCU ist Datenausgabe auch im JSON-Format möglich
  • Stromverbrauch ca. 200mA  bei 5V,  “gutes” Netzteil 5V/1A empfohlen

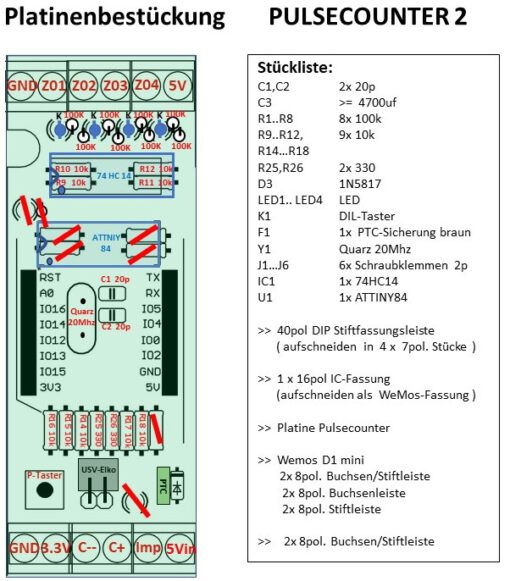

Mehr Infos hier  und in  der detaillierten aktuellen  Bauanleitung   (hier noch die Bauanleitung für das vorletzte Platinenlayout).

Man beachte auch die hier im Webshop verfügbaren Impulsgeber für den konventionellen Stromzähler mit Ferrarisscheibe und für Wasserzähler:

Wichtiger Hinweis:  Unbedingt Sicherheitshinweise und Haftungsausschluss  beachten!
