Externe Antenne an CCU2 für ein stabiles HM-Funknetz

,
Externe Antenne an CCU2 für ein stabiles HM-Funknetz
Print Friendly, PDF & Email

In einem früheren Beitrag hatte ich beschrieben, wie man eine externe Antenne für die Homematic selbst baut und wie man dafür einen Antennenanschluss an der CCU1 anbringt.

http://homematic-forum.de/forum/viewtopic.php?f=31&t=10957&hilit=externe+Antenne
Obwohl die CCU2 bezüglich Funkreichweite mit viel Vorschuss-Lorbeeren bedacht wurde, hat sich im praktischen Betrieb keinerlei Verbesserung zur CCU1 ergeben.Wie sollte auch, denn der eingebaute Transceiver scheint der Gleiche zu sein und das als Antenne verwendete Drähtchen kann man hochfrequenztechnisch ziemlich vergessen.Also habe ich ziemlich direkt nach Kauf der CCU2 wieder meine bei der CCU1 bereits verwendete externe Antenne angeschlossen ….
und weg waren meine Verbindungsprobleme und regelmässigen Fehlermeldungen hierzu!Für den interessierten Nachbauer habe ich hier das Kochrezept des Umbaus einer CCU2 mit einigen Fotos dokumentiert.

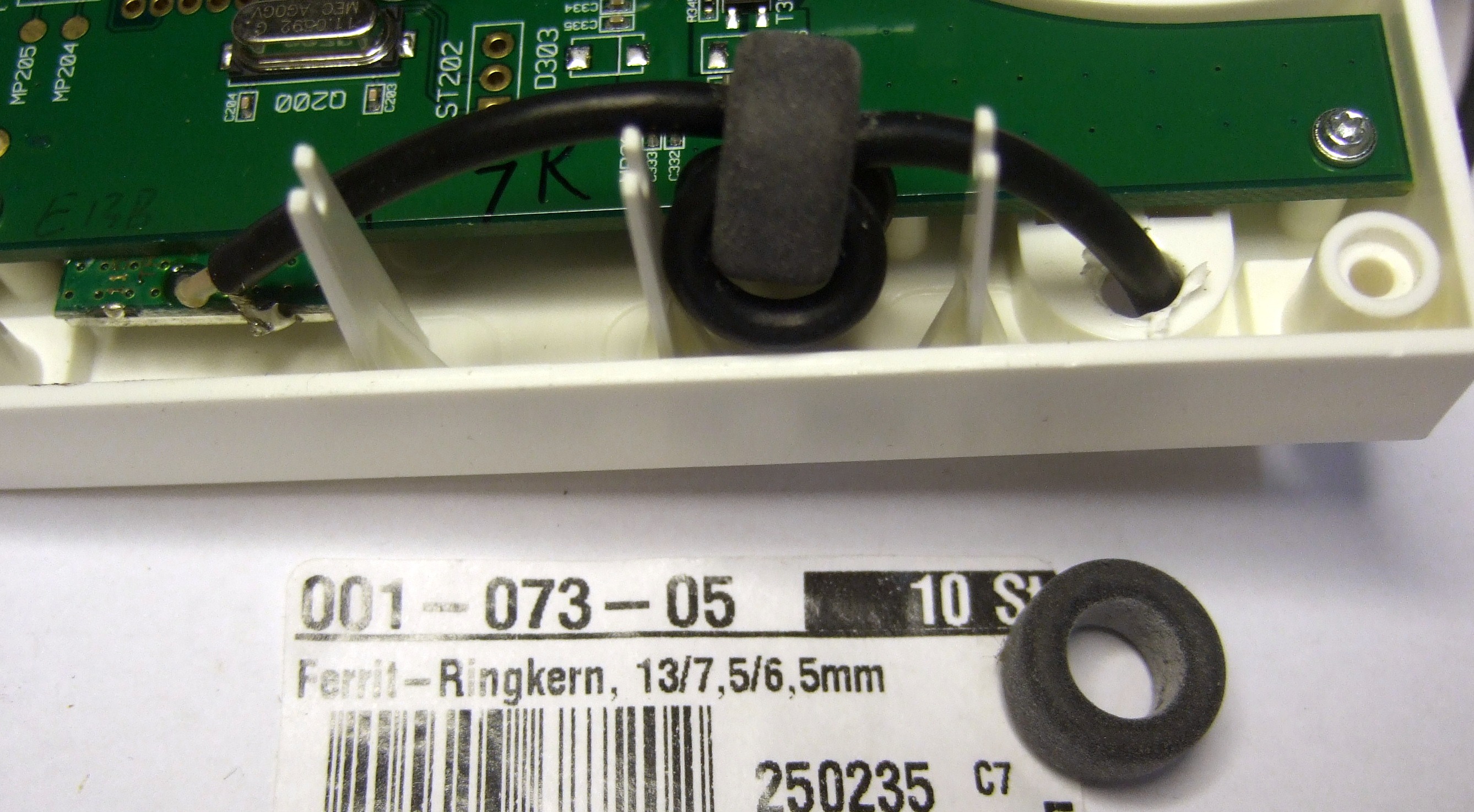

Benötigt werden für den Antennenanschluss an der CCU2 nur …1.) ein Ferrit Ringkern
Nicht zu gross , ich verwende einen mit den Maßen (in mm) :13×7,5×6,5 Eine Alternative wäre auch z.B. bei Conrad: Epcos Beschichteter Ringkern RINGKERN, BESCHICHTET, 12,5X7,5X5 T38 R12.5 5110 nH T382.) ca. 0,5m flexibles 50Ohm Koaxialkabel RG58 mit SMA-Buchse.
Damit man die kleinen Stecker und dünnen Kabel nicht löten muß, empfehle ich dringend die Verwendung vorkonfektionierter Kabel . Wird bei ebay günstig angeboten. Suche mit Stichwort „sma RG58“ . Ein Anbieter ist z.B. hier:http://www.ebay.de/itm/WLAN-ANTENNEN-KABEL-REVERSE-RG58-VERLANGERUNG-RP-SMA-1m-/130676036259?pt=DE_Computing_Richtantennen&hash=item1e6ce612a3Wichtig ist bei der ganzen SMA-Steckerwirtschaft, dass man sich die passenden Kabel besorgt. Es gibt Buchsen mit Aussengewinde sowohl als „male“ oder als „female“. Ebenso gibt es Stecker mit Innengewinde als „male“ und „female“.Also bei der Bestellung genau hinschauen! Ich verwende an der CCU2 einen SMA-Anschluss mit Aussengewinde und „male“ (siehe Bild weiter unten).

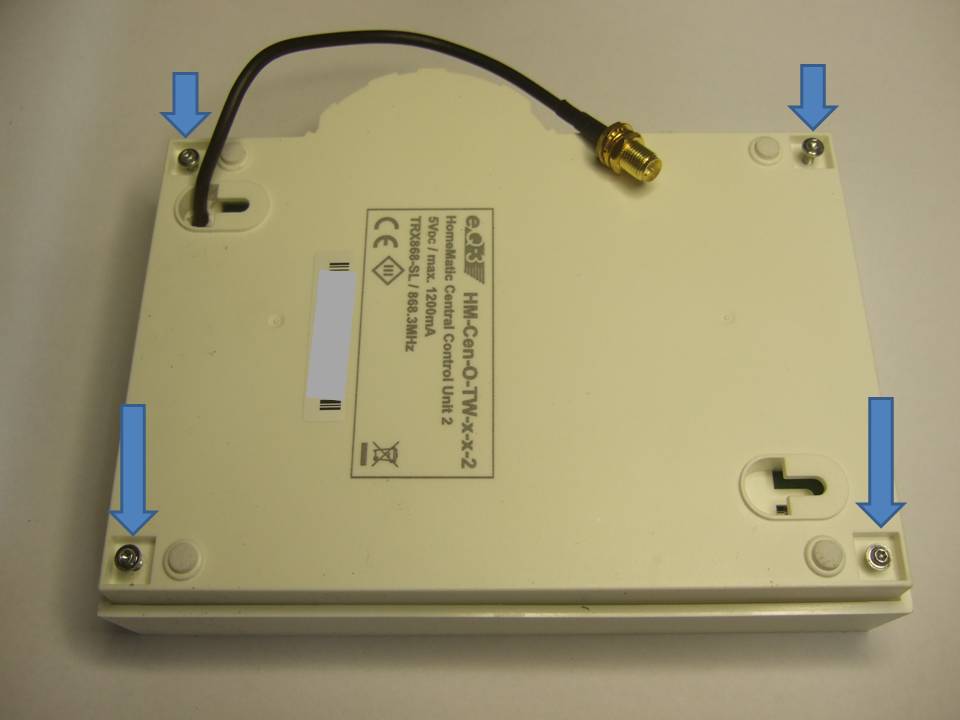

Zuerst schraubt man die CCU2 auf, wozu man leider einen kleinen Vielzahn-Imbussschlüssel benötigt. :mrgreen:
Achtung: Formal verliert man spätestens hier die Garantie!

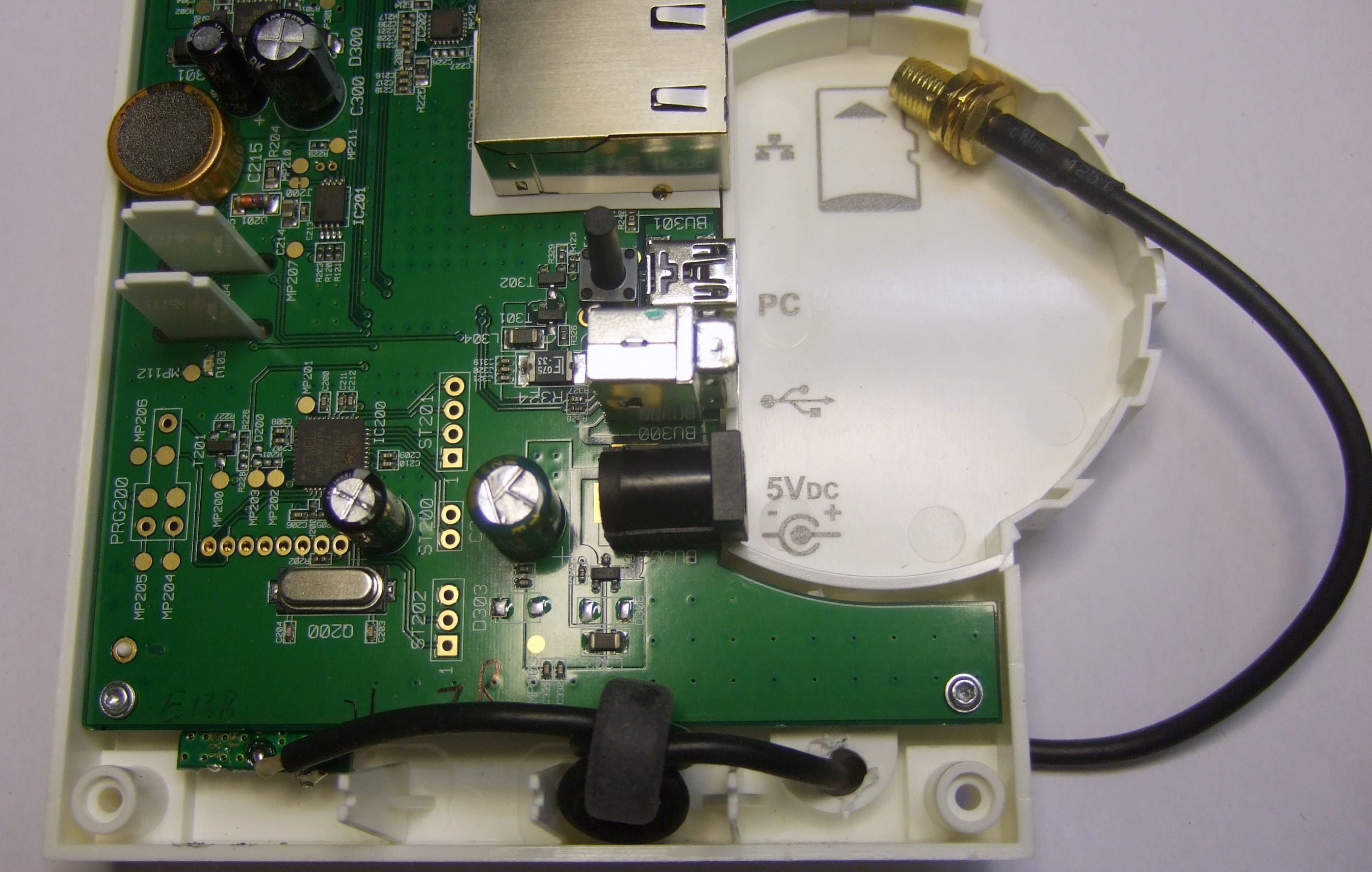

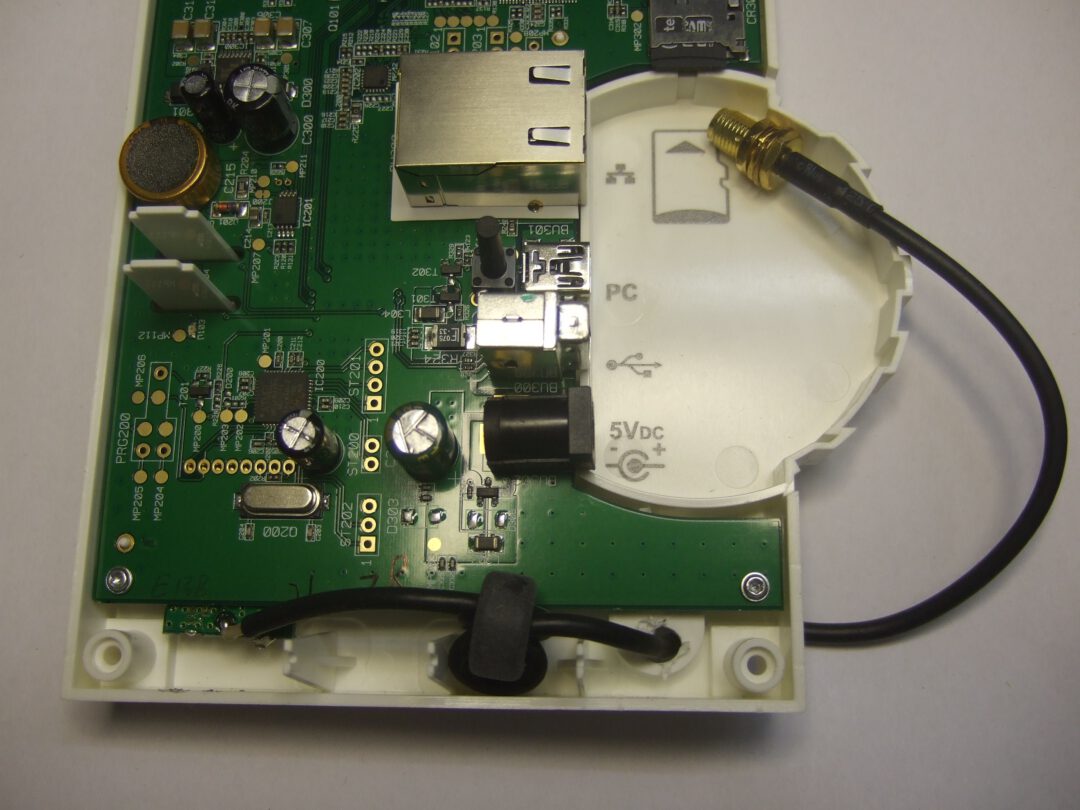

Vom konfektionierten Kabel wird nun ein 40cm-Endstück mit der verwendeten Gerätebuchse abgeschnitten und auf den Ringkern ca. 2 bis 3 Windungen aufgebracht. Das abgeschnittene Kabelende wird nun mit sorgfältig verzinntem Innenleiter und verzinntem Aussenleiter an die entsprechenden Anschlüssen in der CCU2 angelötet. Die nachfolgenden Bilder sagen hoffentlich mehr als tausend Worte!


Das Koaxkabel wird bei mir durch ein möglichst unsichtbares Loch in der Rückwand nach außen geführt.

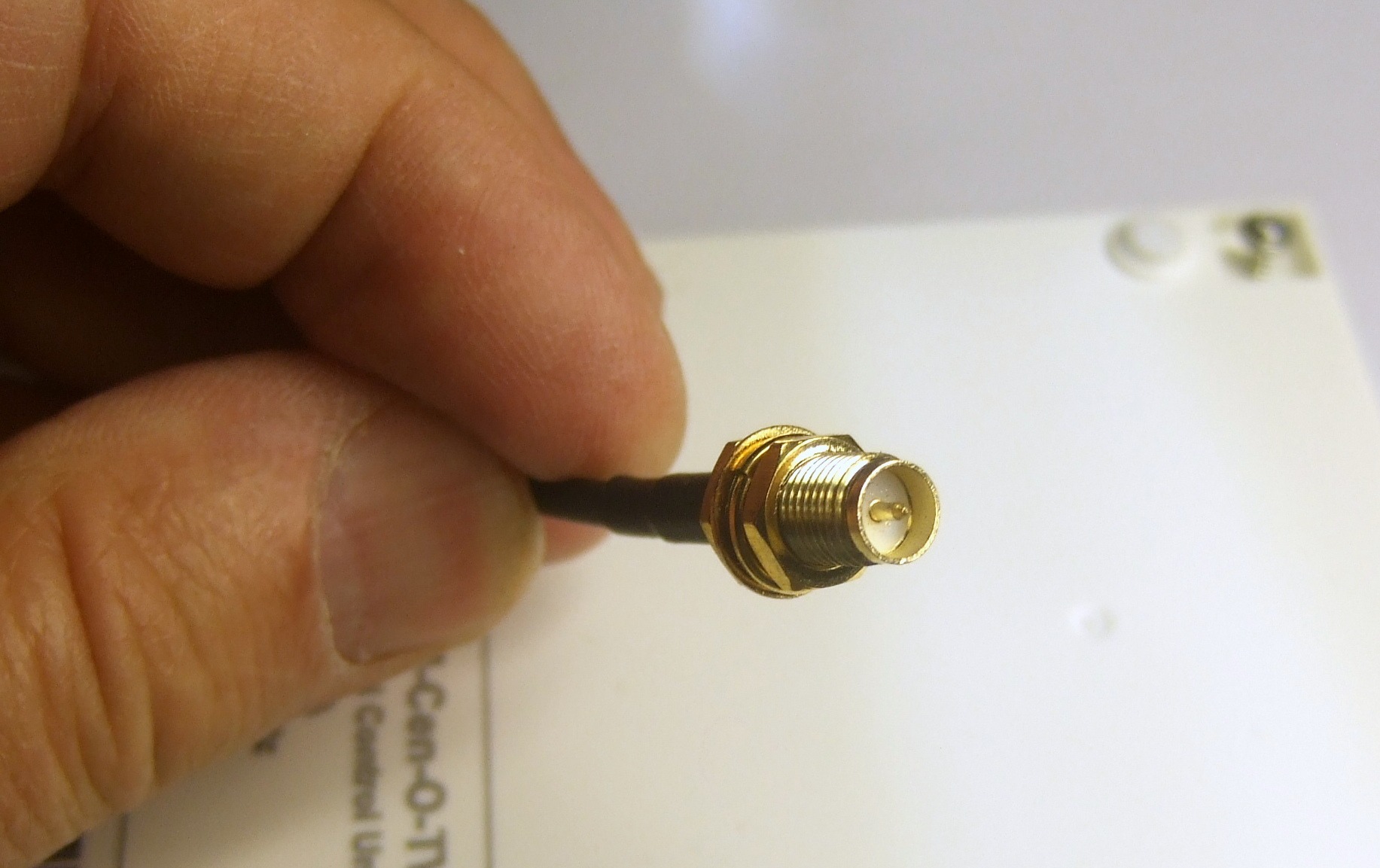

So sieht der externe SMA-Antennenanschluss aus:

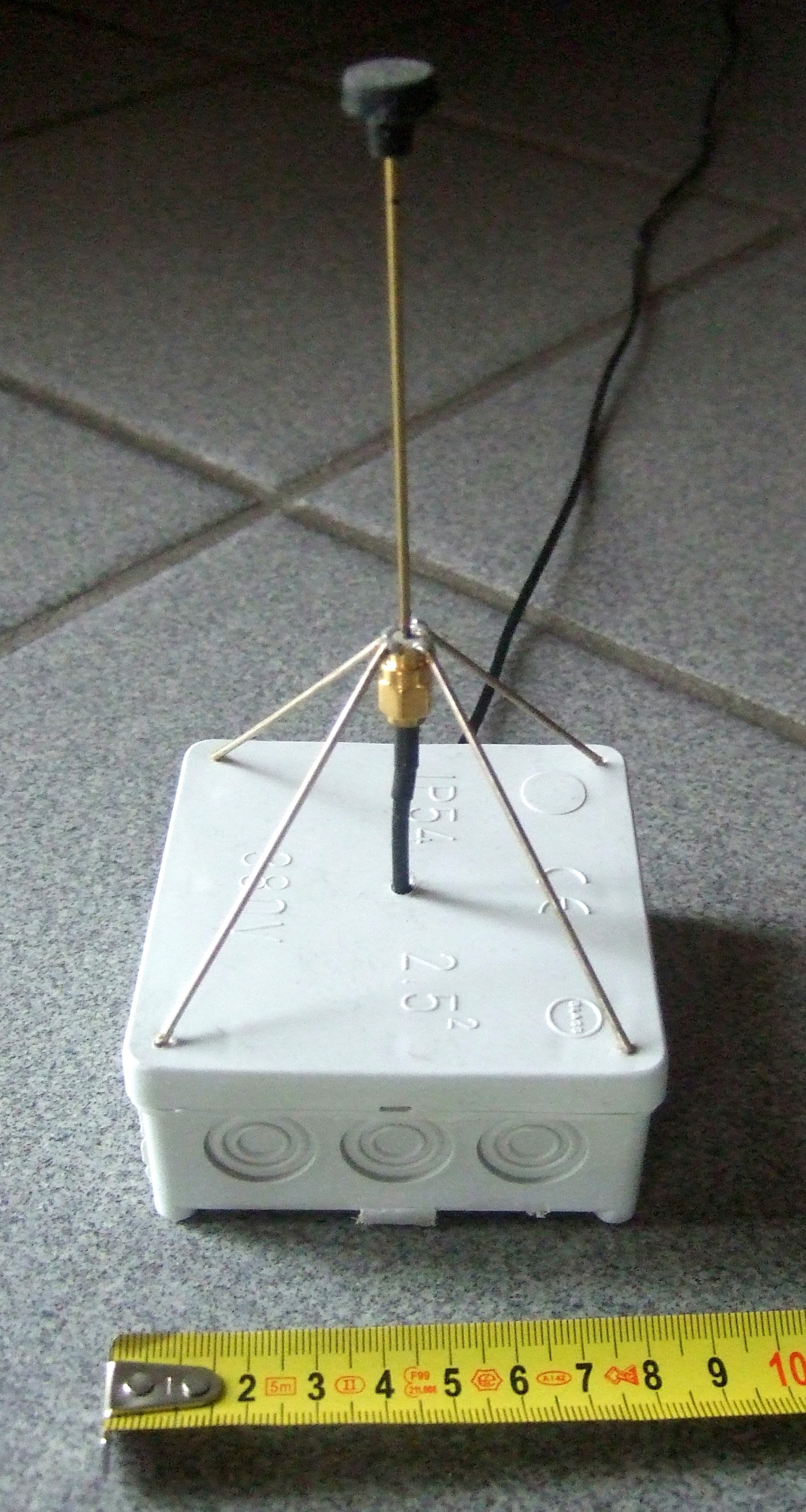

Das ist meine selbstgebaute Antenne (siehe http://homematic-forum.de/forum/viewtopic.php?f=31&t=10957&hilit=externe+Antenne)


Haftungs- und Sicherheitshinweise

Nur HM-Module mit Spannungsversorgung aus Batterie oder galvanisch getrennten externen Netzteilen umrüsten. Keinesfalls HM-Module mit internem/integriertem  Netzteil oder 230V Netzspannung modifizieren, da über den  Antennensteckers gefährliche Berührungsspannungen entstehen können.

Beim Nachbau müssen natürlich alle wichtigen einschlägigen Sicherheitsvorschriften für den Umgang mit gefährlichen Spannungen  eingehalten werden. Fundierte theoretische und praktische Fachkenntnisse der Elektrotechnik und für den Umgang mit gefährlichen Spannungen sind unverzichtbar!! Durch eine unsachgemäße Installation gefährden Sie ihr Leben und das Leben ihrer Mitmenschen! Darüberhinaus riskieren Sie erhebliche Sachschäden , welche durch Brand etc. hervorgerufen werden können ! Für alle Personen- und Sachschäden durch falsche Installation etc. ist nicht der Hersteller sondern nur der Betreiber verantwortlich. Ich verweise hier unbedingt auf  die  „Sicherheitshinweise und Haftungsausschluss„-Seite dieses Blogs.



Fähigkeiten

Gepostet am

19. Juni 2014

14 Kommentare

  1. Bei dem entspechenden Thread im Homematic-Forum ist doch eine komplette Bauanleitung zum Download dabei.

  2. Hallo,

    prima Idee! Bitte noch die Drahtlängen der auf der Stromverteilerdose montierten Antenne (Massband leicht ungenau… :-))

    DANKE!
    MICHAEL

  3. Mittlerweile weiß man aus vielen Anwendungen, daß der Ringkern theortetisch richtig ist, aber im konkreten Fall nichts bringt. Kannst ihn also weglassen!
    Übrigens gibt es mittlerweile alternative Antennen(Flachantenne und Stabantenne), die einfacher einzubauen sind.

  4. Der Biegeradius ist bei RG-58 mit min 5cm angegeben. Wenn man das durch den Ferrit-fädelt, ist der Radius deutlich kleiner. Wird dabei das Kabel nicht beschädigt?

  5. … wenn Du die WebUi oder die CCU nicht mehr erreichst, dann hat das doch nichts mit der Antenne zu tun. Die CCU wird vom Browser über das LAN erreicht und nicht über Funk!!!!
    Hast vielleicht beim Öffnen der CCU was beschädigt.

  6. Hallo,
    Nach Inatallation der Antenne habe ich jetzt ein völliges Desaster erlebt. Keine Funktion der ccu2 und kein Erreichen der WebUI mehr. Ich frage mich, wie kann das sein? Die Antenne hat keinen Kurzschluss und meine Lötstellen sind auch ok. Mache solche Sachen nicht zum ersten Mal. Hat jemand schon soetwas erlebt?

  7. Die Antenne funktioniert wunderbar. Die Reichweitenprobleme sind gelöst (2 Betondecken, CCU2 im 1.OG, Aktor im Keller, Mehrfamilienhaus).
    Und der Einbau gestaltet sich Dank des mitgelieferten Kabels einfach.
    Herzlichen Dank.

  8. … dann nimm lieber die Antenne aus meinem Webshop: Stabantenne für Homematic-Module
    Die ist bereits von sehr vielen Usern sehr positiv erprobt.

  9. Hallo!
    Super ausgearbeitet …
    Bin aber eher der Typ, der gerne auf gekauftes zurückgreift.

    Würde soetwas funktionieren?!?

    Antenne RP-SMA 868MHz +9dBi 36cm knickbar bis 90°

    Kann man das überhaupt „pauschal“ beantworten?!?

    Gruß, Nils

  10. Was genau bewirkt denn der Ringkern bzw. warum muss da das Kabel 2-3 rumgewickelt werden?

  11. Das kann man sicher, aber ich würde für alle ausfallkritischen Funktionen (z.B. Temperaturrregelung) eigene Regler verwenden, die von der Homematic nur gesteuert und überwacht werden. Die Homematic kann ausfallen und da muß eine Grundfunktion immer gewährleistet werden.
    Ich würde mit der Homematic erst mal mit einfachen Steuerungsfunktionen (Licht , Rolladen, etc.) anfangen und dann langsam an anspruchsvolle Dinge herangehen.
    Literaturempfehlung ahbe ich keine. Aber das Homematic-Forum ist eine gute Quelle für weiterführende Informationen. Der Einstieg ist halt mühsam und einfach kaufen und Stecker rein funktioniert (heute noch) nicht!

  12. Hallo Herr Stall
    ich bin Anfänger in der Elektronik und beschäftige mich mit Arduino für die Steuerung meiner Aquarien.Bin da aber noch am Anfang.
    Kann man die CCU2 auch für die Überwachung für meine Aquarien verwenden und natürlich für das ganze Haus und was können Sie mir für Literatur oder Filmbeiträge empfehlen für diese CCU Steuerung mit all seinen Möglichkeiten.
    Danke für Ihre Bemühungen im voraus.
    Mit freundlichen Grüßen aus Thüringen
    R.Ehrlicher

  13. Die Leitung sollte so kurz wie möglich sein, da je nach Qualität des Kabels jeder Meter das Signal dämpft. Ich würde möglichst unter 5m bleiben.

  14. Hallo, super Anleitung. Welche längen darf das SMA Antennenkabel zwischen der CCU2 und der Externen Antenne haben?.

    Danke und weiter so.
