Beschreibung

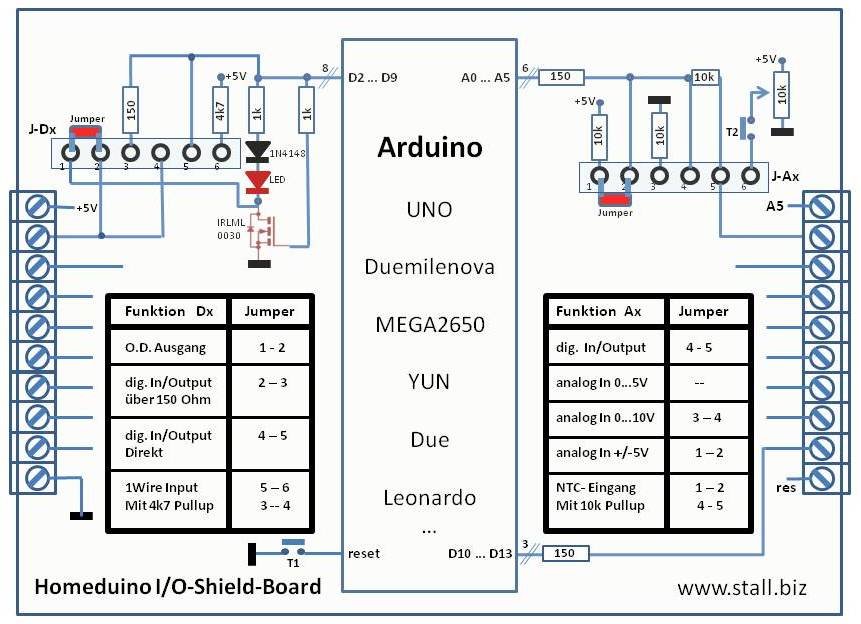

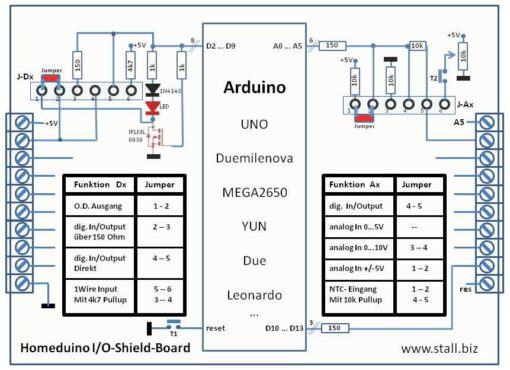

Mit dem IO-Shield20 lassen sich sehr einfach die verschiedensten Sensoren und Aktoren mittels Schraubklemmen an den Arduino zuverlässig anschließen. Mit Jumpern sind für jeden Port verschiedene Betriebsarten wählbar und mit LEDs werden die Zustände der Ports angezeigt. Verwendbar mit fast allen Arduinos wie UNO, Duemilanove, MEGA2560.

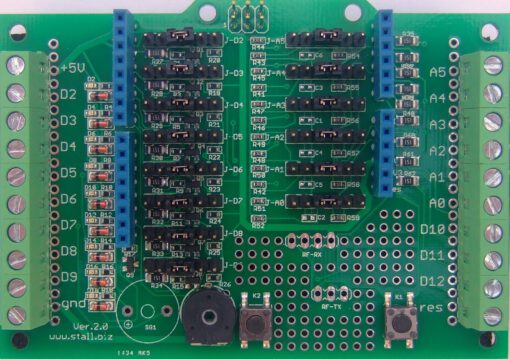

Das IO-Shield-Board hat Stiftleisten mit dem gleichen Pinout wie die meisten Arduinos. Damit kann es unproblematisch mit fast allen Arduinos zusammengesteckt werden. Oben auf der Platine sind Stiftbuchsen und unten Stiftstecker, so daß die Signale komplett einschließlich ISP-Anschluss durchgereicht werden. Damit kann das Shield bei mehreren zusammengesteckten Shields in jeder beliebigen “Etage” betrieben werden.

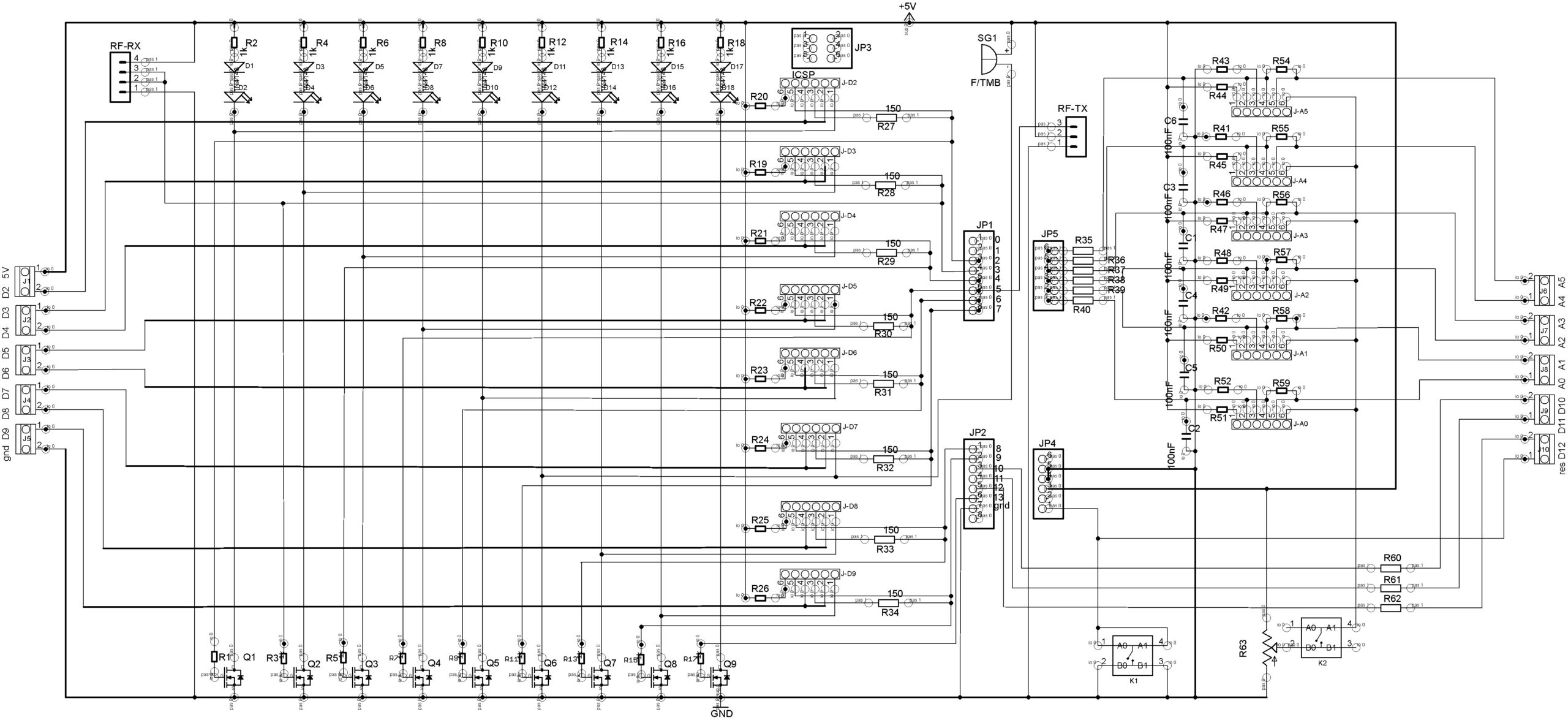

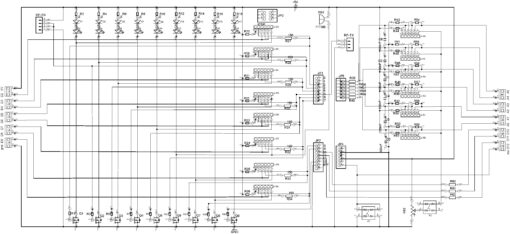

Weitere detaillierte technische Informationen hier.
Der Zusammenbau der Platine ist recht einfach, weil bereits alle „schwierigen“ SMD-Bauteile auf der Platine verlötet sind. Lediglich die Stecker und Stiftleisten müssen verlötet werden.
Mehr dazu in der Bauanleitung für das Homeduino IO-Shield20.
Für die Montage auf der Hutschiene gibt es eine Trägerplatte als 3D-Ausdruck: Trägerplatte für die Hutschiene
Wichtiger Hinweis:
Unbedingt Sicherheitshinweise und Haftungsausschluss beachten!
